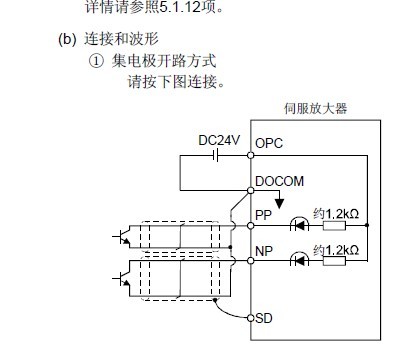

看資料上的集電極發出的是24V的信號啊求解啊

當然不能了！最低不能低于12V，

請教下

如果我的脈沖信號和方向信號都是5V差分信號  該怎么選擇？該差分信號不是正反脈沖的信號，是脈沖加方向的差分。

三菱plc可以發送正反脈沖信號嗎？

如果是差分信號！那就接到NP,NG.PP,PG，這4個腳，
取決于你上位機發出來的脈沖型號模式！2個要對應！

1樓正解


三菱正規授權代理

FA               (Q系列PLC、L系列PLC；FX1S系列PLC;FX1N/C系列PLC;FX2N/C系列PLC;FX3G/C系列PLC;FX3U/C系列PLC;MR-J4系列伺服、MR-JE系列伺服，MR-J2S系列伺服、MR-J3系列伺服、FR-A700系列變頻器、FR-F700系列變頻器、FR-E700系列變頻器、FR-D700系列變頻器、GT10**系列觸摸屏；GT11**系列觸摸屏；GT12**系列觸摸屏；GT14**系列觸摸屏；GT15**系列觸摸屏GT16**系列觸摸屏)；

低壓         (WV-S系列斷路器：塑殼斷路器NF-C/S/L/H/R,漏電斷路器NV-C/S/H,UL489，MDU斷路器，BH-DIN系列小型斷路器，CP30-BA系列電路保護器，DSN隔離開關，AE-SW系列低壓空氣斷路器，S-N系列接觸器，MS-N系列電機啟動器，TH-N系列熱過載繼電器等等 )

數控系統     （M700V系列；M70VA/M70VB系列；C70系列，EZ Motion E60/E68系列）；

專業維修三菱、FANUC、西門子數控系統，三菱PLC、伺服、變頻器、觸摸屏
歡迎來電、來Q咨詢：
手機：187-2109-1930 座機：021-5269-4559
QQ:1066403535
公司網站：http://www.sh-lingxiu.com/
  慧聰網站http://no1kuku.b2b.hc360.com
上海菱秀自動化科技有限公司

接5V的話，流過光耦的電流太小，不能形成有效信號，一定要接24V。
如果是5V的差動信號，A接PP，“A非”（不知怎么加上劃線）接PG；B接NP，“B非”（不知怎么加上劃線）接NG。這時OPC千萬不能再接24V，否則會燒光耦。
