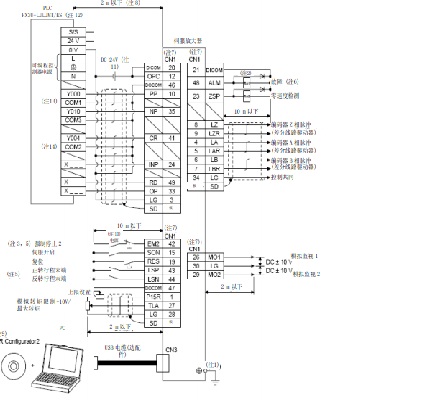

原來只寫過PLC程序，沒接過線，新項目自己又買了一套PLC和伺服控制器及電機，按照伺服手冊硬件接線：
然后寫入plc測試程序LD M8000      OUT PLSY K1000 K0  Y000
伺服控制器顯示c 后數字為0，伺服電機有嗡嗡的聲音，但不轉，是抱死狀態，每按一次SON，數字加1，這是怎么回事啊？
是不是伺服控制器參數設置沒設對啊，我只想讓電機轉起來，應該設置哪些參數？

CN1的接頭自己用單線焊的，沒有外面屏蔽，測試不會有太大問題吧？

有幾種可能

1，信號線沒接對。
2，伺服參數沒設置對，比如電子齒輪那。

控制線怎么接的？不會跟你圖上一樣吧？
參數怎么設的？

線接錯了！SON跟Y0接反了！

引用

引用第4樓hzhcdy于2013-09-15 08:06發表的  :
線接錯了！SON跟Y0接反了！

沒錯吧？伺服手冊上，是sn1-10是pp端，15是son

引用

引用第2樓ymmfa于2013-09-15 00:05發表的  :
有幾種可能

1，信號線沒接對。
2，伺服參數沒設置對，比如電子齒輪那。

信號線對照?qǐng)D上檢查了，沒問題，我沒設置伺服參數，不會設置啊，電子齒輪設成多少？

引用

引用第3樓仇士中于2013-09-15 07:50發表的  :
控制線怎么接的？不會跟你圖上一樣吧？
參數怎么設的？

控制線除了CR-41、RES-19、OP-33、ALM-48未接，其他都接了。
參數是位置控制模式默認設置，可以嗎？
現在開機顯示是0，診斷模式下，查看脈沖數和電機轉速為零。
郁悶了好幾天了，哪位高手在線指導一下啊！

伺服控制器開機顯示是0
是沒有脈沖進來嗎？

對！這可能是脈沖形式的選擇問題，無關電子齒輪

LZ最后怎么解決的，關注中。
