兩個光電，一個是測瓶光電X0,一個是工位接近開關X1,8個電磁閥依次為Y0-Y7.
動作是這樣的：當測瓶光電測不到信號，Y0不動作，Y1-Y7是動作的，然后轉過一個工位（X1再次檢測到一個信號）后，Y0動作，Y1不動作，Y2-Y7是動作的，再轉過一個工位，Y0Y1動作，Y2不動作,Y3-Y7動作，以此類推直到Y(jié)7不動作，Y0-Y6動作，最后Y0-Y7全部動作
另外：比如說，轉過一個工位X1,測瓶信號沒有檢測到信號，那Y0不動作，Y1-Y7動作的，然后如果轉過了兩個工位后，再次X0測瓶沒有檢測到信號，那Y0又是不動作，此時應該是Y0,Y4不動作，其他都動作~昨天沒說清楚。

好做，移位寄存器。

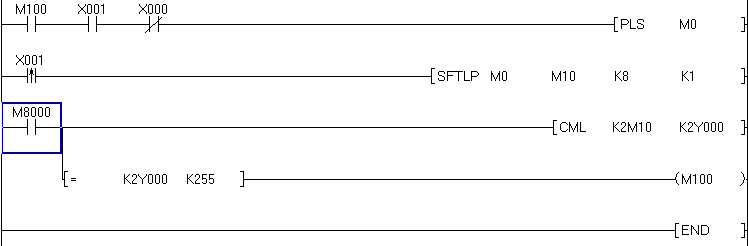

你看看行不行

頂樓上

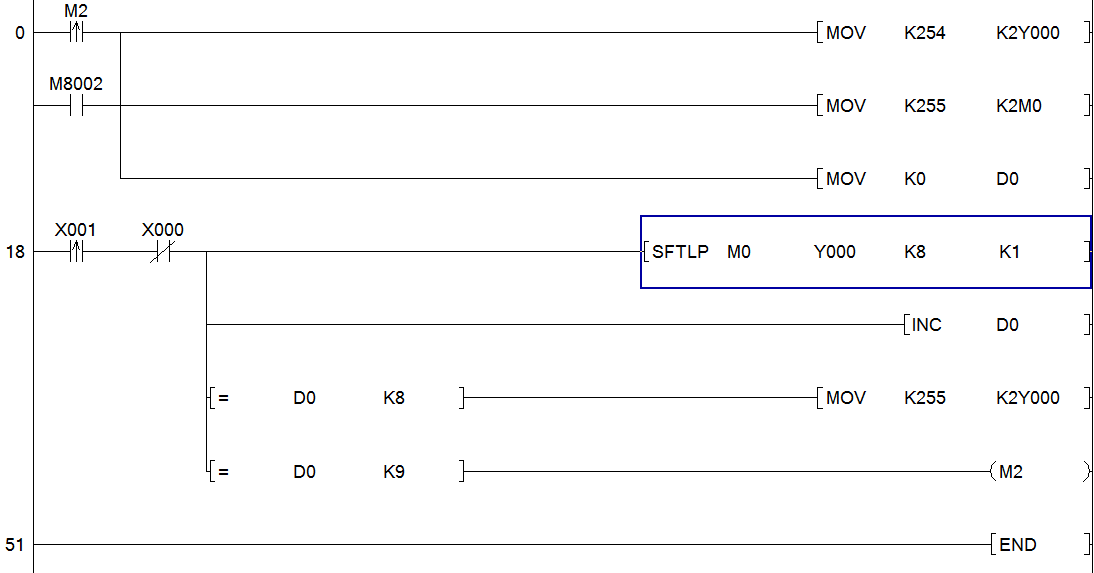

第一次你的意思寫的,

第二次你改后寫的

引用

引用第2樓gaussyu于2016-11-10 17:01發表的  :
你看看行不行

X0寫在SFTL中不實用

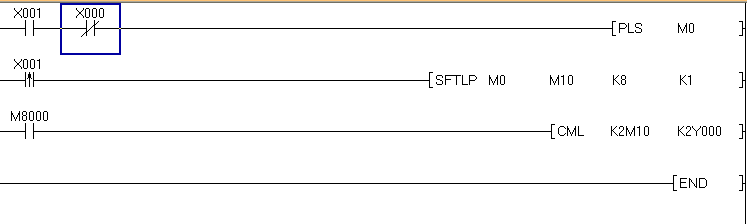

你的意思是不是這樣更簡單

你的這個動作意思是不是只要測瓶光電X0沒有檢測到信號，那Y0就不動作？
