工控人家園 三菱工控論壇 求助一下三菱Q系列B鏈接繼電器的作用

a239440265

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 275 點
下載積分: 751 分
在線時間: 111(小時)
注冊時間: 2016-01-22
最后登錄: 2025-03-02
查看a239440265的主題 / 回貼

樓主發表于: 2016-12-20 11:49

只看樓主 | 小中大

圖片：

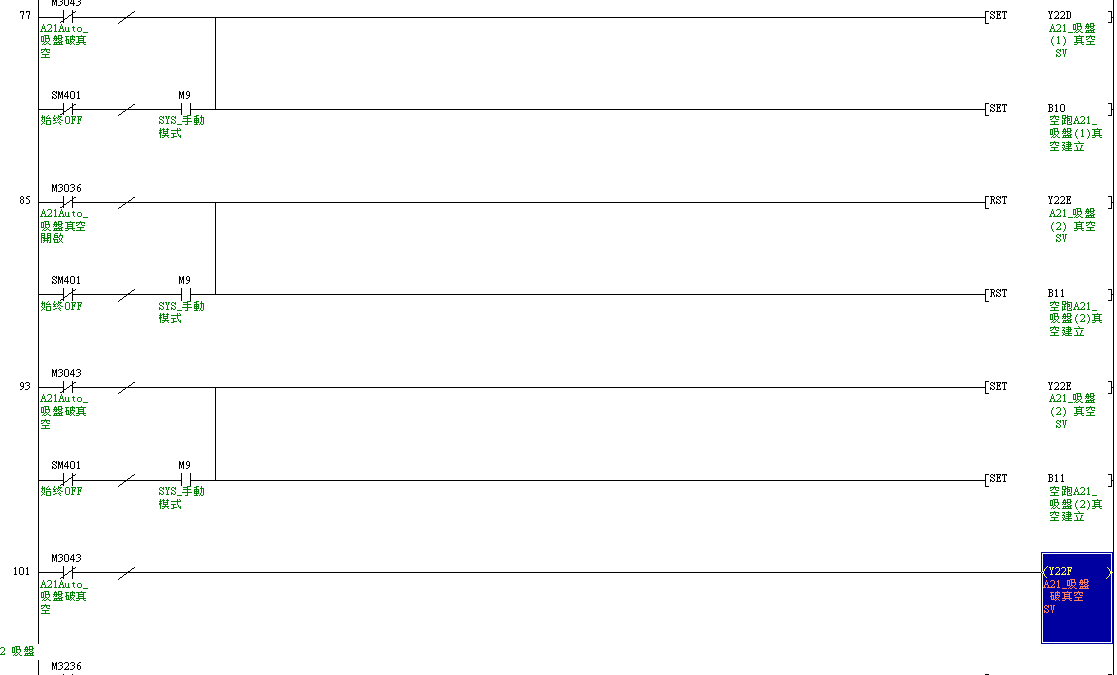

各位前輩，我知道B是鏈接繼電器，是做通訊用的，但是翻了一上午手冊都沒看明白，請問一下這個怎么用呢，兩個QD75，四個QJ71C24N-R2，附上程序和截圖，謝謝了。

附件：

123.rar (219 K) 下載次數:134

playboyss

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 108 點
下載積分: 460 分
在線時間: 51(小時)
注冊時間: 2016-07-26
最后登錄: 2019-01-23
查看playboyss的主題 / 回貼

1樓發表于: 2016-12-20 12:16

只看該作者 | 小中大

看看CCLINK-IE手冊吧，主站為每個站分配發送區。上圖中當前PLC把B10、B11發送出去，另一站的PLC可接收到B10、B11

a239440265

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 275 點
下載積分: 751 分
在線時間: 111(小時)
注冊時間: 2016-01-22
最后登錄: 2025-03-02
查看a239440265的主題 / 回貼

2樓發表于: 2016-12-20 14:02

只看該作者 | 小中大

好的，我不知道要看CCLINK手冊，感謝你的幫助

引用
引用第1樓playboyss于2016-12-20 12:16發表的 :
看看CCLINK-IE手冊吧，主站為每個站分配發送區。上圖中當前PLC把B10、B11發送出去，另一站的PLC可接收到B10、B11

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1456 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

3樓發表于: 2016-12-20 14:10

只看該作者 | 小中大

你這里只是當M來用

a239440265

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 275 點
下載積分: 751 分
在線時間: 111(小時)
注冊時間: 2016-01-22
最后登錄: 2025-03-02
查看a239440265的主題 / 回貼

4樓發表于: 2016-12-20 18:45

只看該作者 | 小中大

謝謝。沒用過三菱Q，突然來個大項目，要加油學習了。

引用
引用第3樓daizhi于2016-12-20 14:10發表的 :
你這里只是當M來用

vv小丫子

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 102 點
下載積分: 468 分
在線時間: 14(小時)
注冊時間: 2016-07-26
最后登錄: 2018-08-11
查看vv小丫子的主題 / 回貼

5樓發表于: 2016-12-20 19:23

只看該作者 | 小中大

一般都是多臺PLC之間的軟元件轉換用

akaiya

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 187 個
工控威望: 334 點
下載積分: 1400 分
在線時間: 99(小時)
注冊時間: 2013-05-03
最后登錄: 2025-12-23
查看akaiya的主題 / 回貼

6樓發表于: 2016-12-20 20:01

只看該作者 | 小中大

2臺PLC(不限定同廠牌)
A PLC使用B000~B0FF
B PLC使用B100~B1FF
如果A PLC-------(B000)
那麼B PLC中B000的接點會隨之ON/OFF
這種通信也可使用W，傳遞數值
如有不對之處，還請前輩指教
