畫面切換軟元件到底是什么意思，畫面切換不都是靠按鈕來切換的么？

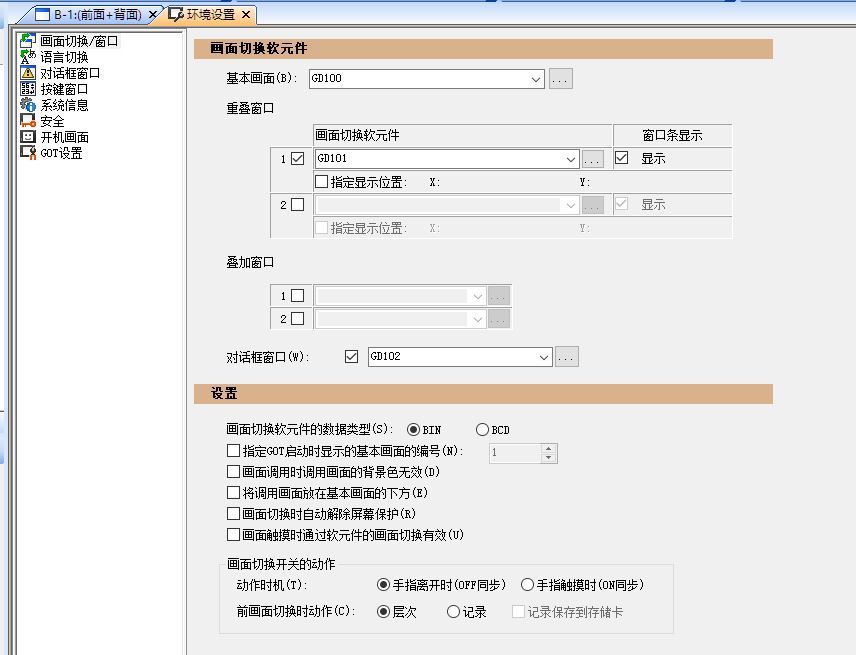

畫面切換可以用按鈕，也可以直接定義一個軟件，然后給這個軟件賦值，如賦值10就直接跳轉到畫面10。
還分基本畫面和重疊畫面。

引用

引用第1樓apei2014于2017-05-13 08:39發表的  :
畫面切換可以用按鈕，也可以直接定義一個軟件，然后給這個軟件賦值，如賦值10就直接跳轉到畫面10。
還分基本畫面和重疊畫面。

好的，謝謝你的解答，看完你的解答我理解一下，就是給每種類型的畫面設定一個軟元件，比如基本畫面為D100，然后程序里給D100賦值為10的時候，觸摸屏的畫面就直接切換到基本畫面10，如果這時候我要退出基本畫面10，但是D100還是10呢，畫面會怎么變化？

看你的退出鍵是指向那一個界面就是顯示那個界面的值

還有一個問題就是觸摸屏里的GD0   GD1D等軟元件是通過什么方式來控制的？

應該和普通軟元件使用差不多吧？

引用

引用第5樓yzc169于2017-05-13 20:44發表的  :
應該和普通軟元件使用差不多吧？

應該不是吧，GD0也不是PLC里面的軟元件啊

挺人性化的啊，模擬一下就會更明白 的

我也剛下載三菱觸摸屏軟件，大家一起學習，這個你測試一下就是用來切換畫面

引用

引用第8樓fx鄉村電工于2017-05-14 08:06發表的  :
我也剛下載三菱觸摸屏軟件，大家一起學習，這個你測試一下就是用來切換畫面

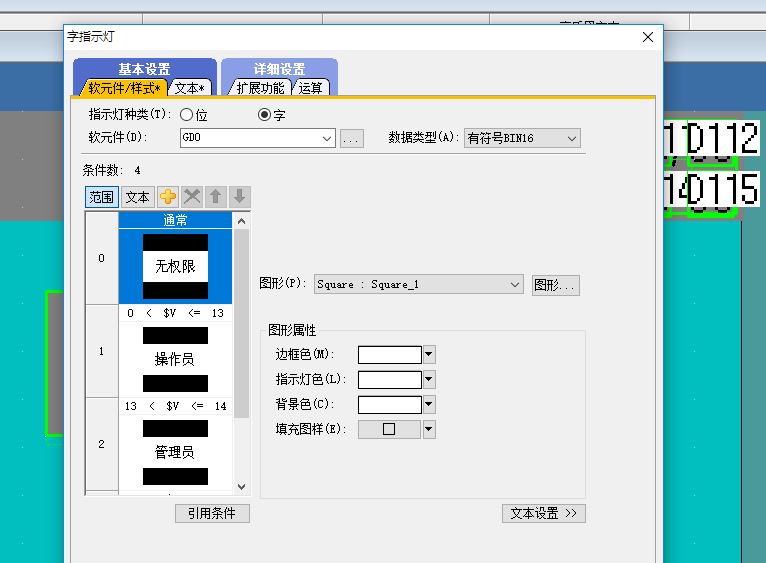

我的這個畫面里面有三級密碼，在不輸入密碼的時候顯示無權限，然后輸對哪一級的密碼就會顯示哪一級的權限，我的疑問是這個是怎么實現的。因?yàn)槲逸數氖敲艽a，比如說0000，怎么對應到各個SV然后再調出畫面，GD0又是干什么用的

這個是通過觸摸屏的內部特殊寄存器實現的，指定的功能

PLC里邊編寫和觸屏相配合的程序，
比如說3級密碼問題，預先把二級密碼（如1234）存在D200里面，三級密碼（如4321）存在D300里，屏幕界面密碼輸入地址D100，畫面切換軟元件D1，三級密碼進入的畫面編號為13，二級密碼進入的畫面編號為12；
那么作兩個判斷程序[= D100 D200]------------[MOVP K12 D1]觸摸屏進入12畫面
[= D100 D300]------------[MOVP K13 D1]觸摸屏進入13畫面
