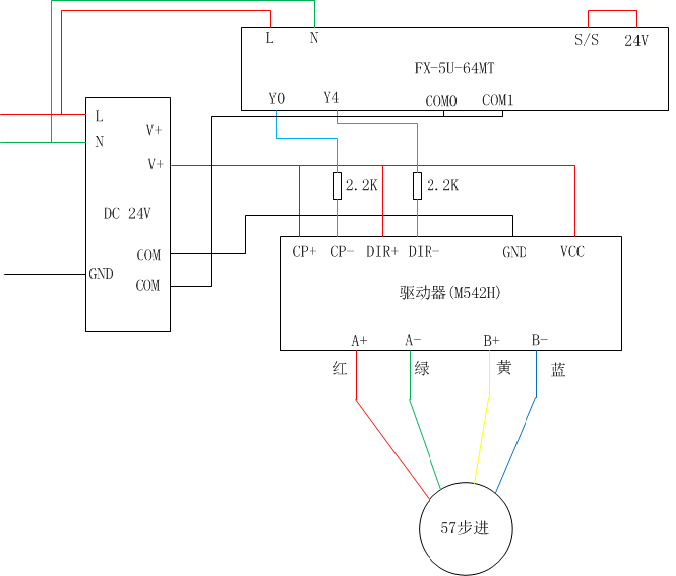

大神們幫個忙，幫我看下PLC控制步進電機的接線圖對不對.

馮杰123456

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 104 點
下載積分: 691 分
在線時間: 17(小時)
注冊時間: 2017-04-07
最后登錄: 2017-07-06
查看馮杰123456的主題 / 回貼

1樓發表于: 2017-04-18 10:59

只看該作者 | 小中大

CP脈沖信號Y0，DIR方向信號Y4，你那個限流電阻應該接信號CP-,DTR-前面才對.

bdmogui

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 171 個
工控威望: 301 點
下載積分: 1159 分
在線時間: 655(小時)
注冊時間: 2013-10-12
最后登錄: 2025-12-22
查看bdmogui的主題 / 回貼

2樓發表于: 2017-04-18 11:38

只看該作者 | 小中大

驅動器Vcc要接DC V+

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1199 個
工控威望: 3508 點
下載積分: 4427 分
在線時間: 1995(小時)
注冊時間: 2008-02-17
最后登錄: 2025-12-08
查看kyy80的主題 / 回貼

3樓發表于: 2017-04-18 11:45

只看該作者 | 小中大

不行的。。。

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-12-22
查看tingfenghu的主題 / 回貼

4樓發表于: 2017-04-18 12:23

只看該作者 | 小中大

接錯了幾根，
步進驅動VCC接Ｖ+
FX5U的COM0,COM1接開關電源的COM。
電阻接電源正也可以，習慣接在脈沖線比較多。
FX5U的S/S一般接FX5U的24+，用的傳感器是選用NPN型，公共線就GND。
接GND的話，用的傳感器選用PNP。公共線是24+，也可以用。

樓主留言：

感謝您！下面是我修改后的圖，請問還存在問題嗎？

本帖最近評分記錄：

下載積分:+1(lhklls) 真誠感謝！

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

我是11

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 99 點
下載積分: 681 分
在線時間: 12(小時)
注冊時間: 2017-04-14
最后登錄: 2017-08-04
查看我是11的主題 / 回貼

5樓發表于: 2017-04-18 15:21

只看該作者 | 小中大

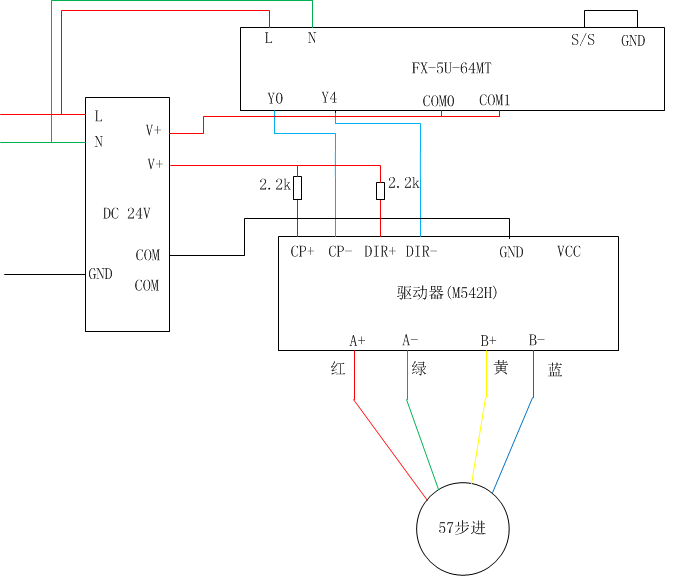

感謝大神的回復！這是我修改后的圖，請問還存在問題嗎？

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-12-22
查看tingfenghu的主題 / 回貼

6樓發表于: 2017-04-18 17:58

只看該作者 | 小中大

引用
引用第5樓我是11于2017-04-18 15:21發表的 :
感謝大神的回復！這是我修改后的圖，請問還存在問題嗎？
[attachment=176793]

寫個小程序，可以通電試一下呢。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2397 個
工控威望: 2882 點
下載積分: 4648 分
在線時間: 1214(小時)
注冊時間: 2008-10-24
最后登錄: 2025-11-29
查看libin520的主題 / 回貼

7樓發表于: 2017-04-18 19:08

只看該作者 | 小中大

左邊的開關電源，L 和N ,連接的點以原點來畫，表示是兩條線是連接的，非相交。
