樓主發表于: 2017-04-28 16:03

只看樓主 | 小中大

圖片：

各位大蝦：

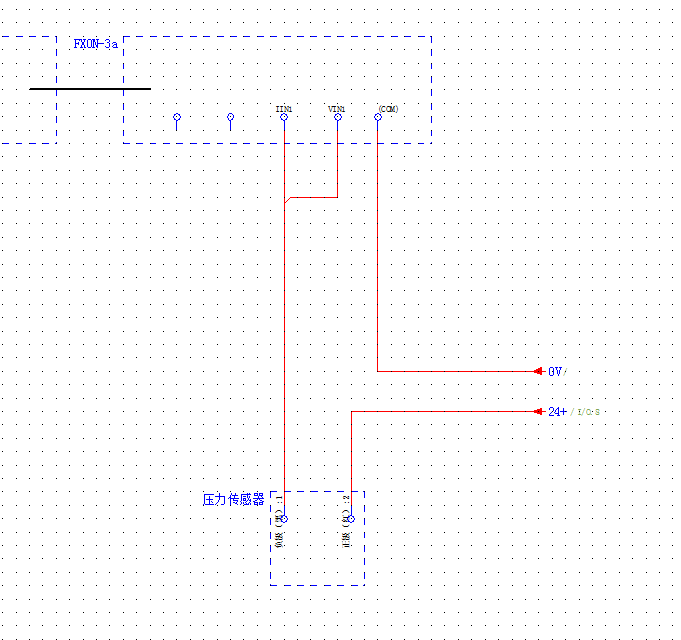

我有一臺FX1N-14MR的PLC，掛了一臺FX0N-3A的模塊來采集模擬量數據，采集對象是壓力傳感器，4---20mA輸出的。接線方式如下圖，但是數據怎么都采集不到，還請各位幫幫忙。

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1317 個
工控威望: 6132 點
下載積分: 58711 分
在線時間: 1141(小時)
注冊時間: 2012-04-24
最后登錄: 2025-12-23
查看john42tw的主題 / 回貼

1樓發表于: 2017-04-28 17:00

只看該作者 | 小中大

應該還要 [SET Y?]

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1170 個
工控威望: 3078 點
下載積分: 2113 分
在線時間: 152(小時)
注冊時間: 2015-09-10
最后登錄: 2025-12-13
查看周家大少的主題 / 回貼

2樓發表于: 2017-04-28 20:36

只看該作者 | 小中大

線沒有接對

樓主留言：

那線是怎么接啊。能詳細教我下嗎

QQ：611369538
微信：ZMF2KXL

落葉333

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 225 點
下載積分: 284 分
在線時間: 57(小時)
注冊時間: 2009-07-01
最后登錄: 2025-11-29
查看落葉333的主題 / 回貼

3樓發表于: 2017-05-02 13:06

只看該作者 | 小中大

不用接24v吧

付杰888

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 119 個
工控威望: 218 點
下載積分: 668 分
在線時間: 76(小時)
注冊時間: 2015-01-04
最后登錄: 2025-07-10
查看付杰888的主題 / 回貼

4樓發表于: 2017-05-10 13:28

只看該作者 | 小中大

那個稱重模塊不會是只有2根線吧，我想象中應該起碼3根線以上，24V正負電源接入，輸出是信號線和24V的負極或者正極，然后這個信號線和GND接到AD上，不可能把24電源串在傳感器和AD。

shourenflood

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 100 點
下載積分: 459 分
在線時間: 25(小時)
注冊時間: 2015-01-05
最后登錄: 2023-07-08
查看shourenflood的主題 / 回貼

5樓發表于: 2017-05-10 14:17

只看該作者 | 小中大

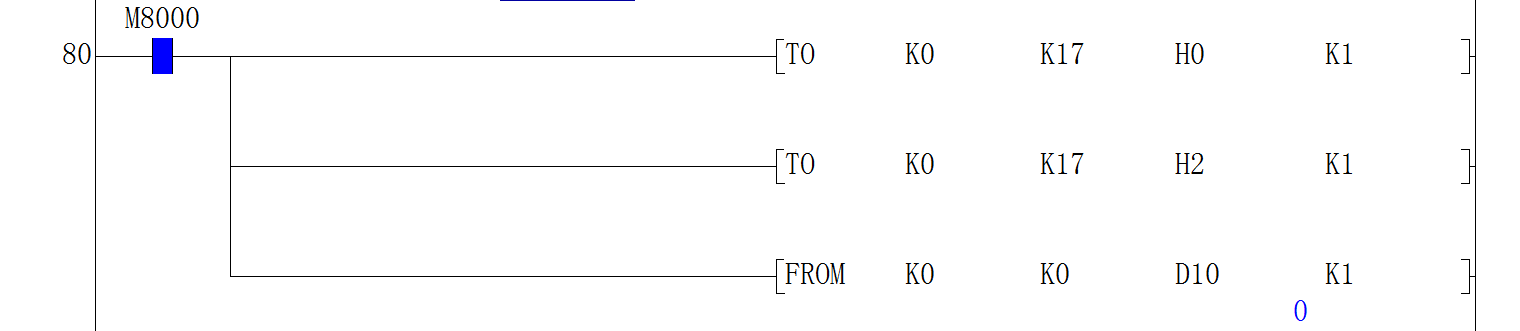

接線沒錯，程序寫的有問題，3A這個模塊的2個模擬量輸入，采集的時候要錯開

hxdef100

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 170 點
下載積分: 614 分
在線時間: 3(小時)
注冊時間: 2008-10-08
最后登錄: 2025-12-17
查看hxdef100的主題 / 回貼

6樓發表于: 2017-05-10 19:28

只看該作者 | 小中大

[ 此帖被hxdef100在2017-05-10 19:40重新編輯 ]
