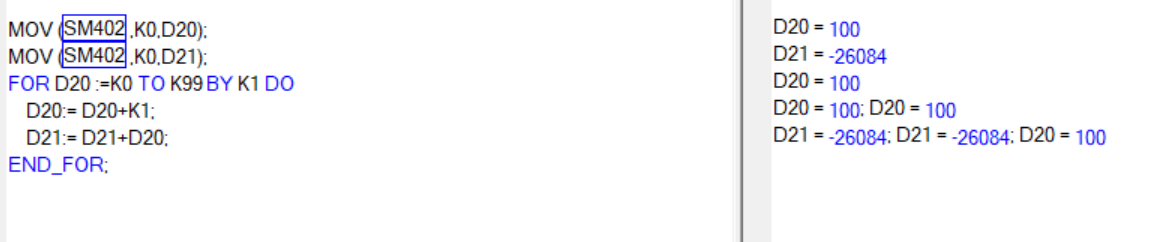

MOV (SM402 ,K0,D20);
MOV (SM402 ,K0,D21);
FOR D20 :=K0 TO K99    BY K1 DO
    D20:= D20+K1;
    D21:= D21+D20;
END_FOR;

模擬時為什么D21中的數值一直在變？

把前兩句搞成 d20:=0;
d21:=0;
試試。或者換成M8000。沒用過Q，應該是SM400把。。

前兩句時給d20，d21賦初始值，sm402就是m8002

不好意思，弄錯了。感覺三菱的循環程序有問題。我用C語言寫了同樣的程序。C語言就可以。如果你要解決那個問題。，你不防可以寫個IF M0 THEN，當M0啟動開始循環。然后你D20增加到101.在循環語句里嵌套一個，IF d20=100 then,m0:=false; exit;end_if；end_for;end_if;

還是不行啊！

只能說樓主還沒有深刻理解PLC的循環掃描工作機制

是可以的，我都試過了。反正你把他包裝成一個快。讓他執行一次就好了。

前兩句只是PLC運行第一個掃描周期起作用，每一個FOR循環，D20都會從0自加到99。D21=（1+2+...+99）*N個掃描周期，由于直接使用D21寄存器，默認為16位的有符號整數，最大只能到+32767，再加就會溢出到符號位，所以變成負數，之后自加又變成正數，繼續加又溢出變負數，一直不斷地循環

我只是具體分析他的程序運行過程，產生這個現象是正常的。如果想只是要循環一次，那就得加條件限制。
MOV (SM402 ,K0,D20);
MOV (SM402 ,K0,D21);
IF LDP(TRUE,M0) THEN
    FOR D20 :=K0 TO K99    BY K1 DO
        D20:= D20+K1;
        D21:= D21+D20;
    END_FOR;
END_IF;

以上是M0 為ON時執行一次循環，如果只是想PLC開機自動算一次，那就變成
MOV (SM402 ,K0,D20);
MOV (SM402 ,K0,D21);
IF SM402 THEN
    FOR D20 :=K0 TO K99    BY K1 DO
        D20:= D20+K1;
        D21:= D21+D20;
    END_FOR;
END_IF;

引用

引用第9樓楓落云端于2017-11-16 09:53發表的  :
以上是M0 為ON時執行一次循環，如果只是想PLC開機自動算一次，那就變成
MOV (SM402 ,K0,D20);
MOV (SM402 ,K0,D21);
IF SM402 THEN
    FOR D20 :=K0 TO K99    BY K1 DO
.......

三菱ST里，32位數據傳送 你是如何寫的？

引用

引用第7樓楓落云端于2017-11-16 09:46發表的  :
前兩句只是PLC運行第一個掃描周期起作用，每一個FOR循環，D20都會從0自加到99。D21=（1+2+...+99）*N個掃描周期，由于直接使用D21寄存器，默認為16位的有符號整數，最大只能到+32767，再加就會溢出到符號位，所以變成負數，之后自加又變成正數，繼續加又溢出變負數，一直不斷地循環

分析非常透徹 到位，是個高手
