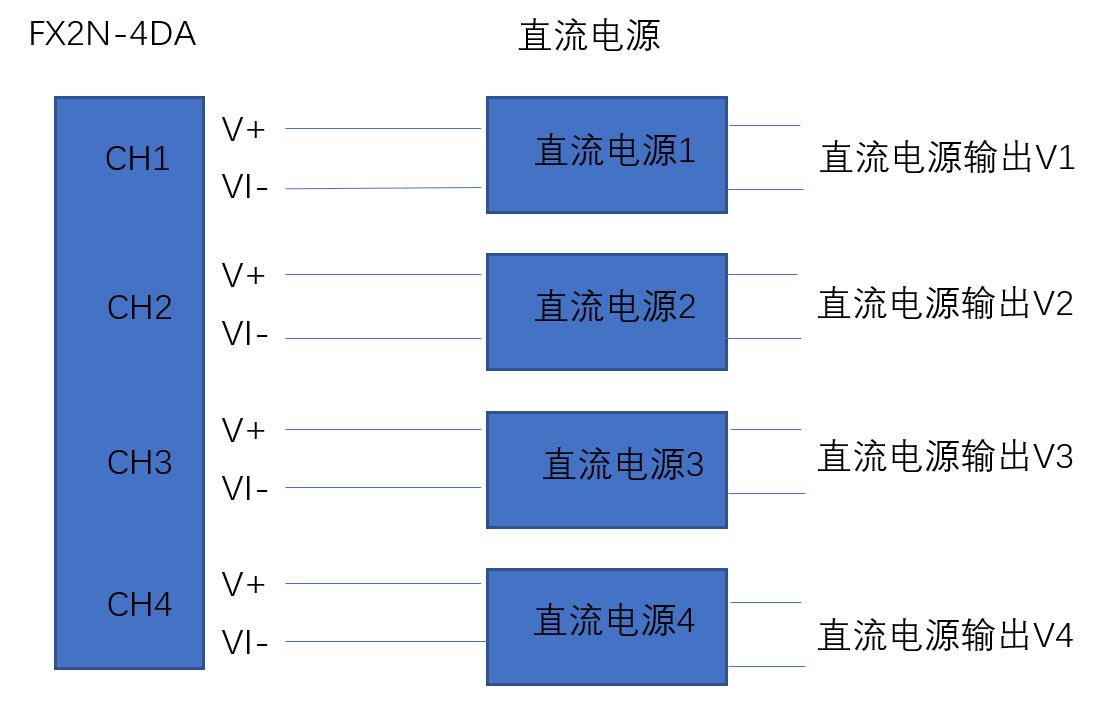

使用三菱FX-3U 掛載FX2N-4DA，用FX2N-4DA的4個通道 做0-10V的電壓量輸出，分別控制四個直流電源的電壓輸出（0~60V），即1：6的關系
當只取CH1~CH4中的任意一個通道測試時，輸入200，F(xiàn)X2N-4DA輸出1V時，直流電源輸出6V，控制沒有問題。

遇到的問題:
當四個通道同時使用時，四個通道輸入的值為500  800 1000 2000，F(xiàn)X-4DA側的端子輸出的的電壓也分別為2.5V  4V 5V 10V，但是直流電源輸出端的V1,V2,V3,V4的值卻都等于10V，

想請各位大大幫忙 幫助小弟解惑

個人觀點，僅供參考：

四個通道輸入的值為500  800 1000 2000，F(xiàn)X-4DA側的端子輸出的的電壓也分別為2.5V  4V 5V 10V

PLC的責任就只到這一步。如果這里你測量電壓的確是對的。那PLC這邊就OK了。

其余就是直流電源的問題了，要從直流電源上找原因了。

小弟路過，進來學習一下，初學者留個腳印，點贊一下！

引用

引用第1樓ymmfa于2018-01-22 10:47發表的  :
個人觀點，僅供參考：

四個通道輸入的值為500  800 1000 2000，F(xiàn)X-4DA側的端子輸出的的電壓也分別為2.5V  4V 5V 10V

PLC的責任就只到這一步。如果這里你測量電壓的確是對的。那PLC這邊就OK了。
.......

我完整的接線是這樣的，會不會是我的0V接線有問題？我是把直流電源的輸出0V和開關電源的0V短接在一起的

把0V線斷開測量看看

引用

引用第4樓guochunyi于2018-01-22 11:52發表的  :
把0V線斷開測量看看

剛才試了，0V斷開是可以的，但是不知道為什么這兩個0V短接后不行，能解釋一下嗎？

電源的問題，某個或多個直流電源輸出端的負極不是真正的零電位，或者是24V開關電源的負極不是真正的零電位。單獨測量輸出端電壓是測量正極與負極的電位差，例如，負極對地電位是2V，正極對地電位是26V，正負極間的電位差是24V，即電壓。通常解決的辦法是，都把各設備的參考零電位接地或接零。還有一種原因是，直流電源輸出端與24V開關電源，通過接在一起的0V端構成了電流回路。導致輸出端電壓被鉗位在10V。

路過學習了！

是直流電源的問題，要從直流電源上找原因
