IGT-DSER智能網關模塊支持西門子、三菱、歐姆龍、AB等各種品牌的PLC之間通訊，同時也支持PLC與Modbus協議的工業機器人、智能儀表等設備通訊。網關有多個網口、串口無需編程開發，只須配置數據的起始地址和數量即可，支持熱插拔，斷電重啟后自恢復運行，在實際的工程項目中應用方便。

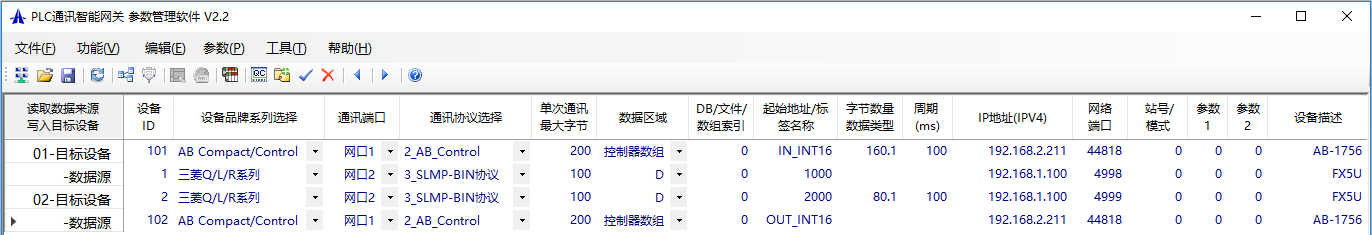

       首先打開參數設置軟件(在附件中)通過'功能'->'網口參數編輯'設置網關模塊自身的IP地址等網絡參數，再通過'功能'->'PLC之間通訊'進入PLC之間通訊的數據配置頁面，以下是已配置完成的羅克韋爾(AB)與三菱FX5U設備之間的通訊數據配置：



       上圖中有兩個通訊任務：01是讀取FX5U的D1000開始的160個字節(D1000~D1079)，寫入到羅克韋爾PLC的IN_INT16數組；02是讀取羅克韋爾PLC的OUT_INT16數組中的80個字節，寫入到FX5U的D2000開始的80個字節(D2000~D2039)。

       兩個任務中為兩臺PLC設置了不同的‘設備ID’(數據配置表第一列)，這樣網關為每臺PLC建立兩個TCP連接，實現多線程方式通訊，以提高通訊速率。通過‘參數’->‘參數寫入到網關’將以上配置下載到網關模塊，然后通過‘工具’->‘重啟網關’重啟后，網關模塊即進入工作狀態。

      軟件與相關案例下載： PLC之間通訊的案例.rar (3289 K) 下载次数:65

謝謝分享~



受教了

受教了，

謝謝分享~

可以1對多嗎？最多支持幾臺PLC之間通訊？

引用

引用第6樓autoctrl于2022-11-23 14:33發表的  :
可以1對多嗎？最多支持幾臺PLC之間通訊？

可以1對多的，還可以多對多，通過交換機拓展網絡連接PLC設備；

通訊速度怎么樣？有字節數的限制沒？

引用

引用第8樓吾志所向于2023-01-11 14:16發表的  :
通訊速度怎么樣？有字節數的限制沒？

最多64個任務，最大8000字節；

同等網絡質量和數據量時通訊速度同總線；
