工控人家園 三菱工控論壇 新人三菱指令學習，各位大神這段指令是什么意思？如圖

kanghongxun

級別: 正式會員

精華主題: 0
發帖數量: 17 個
工控威望: 94 點
下載積分: 1543 分
在線時間: 16(小時)
注冊時間: 2018-11-22
最后登錄: 2021-12-23
查看kanghongxun的主題 / 回貼

樓主發表于: 2019-03-28 09:49

只看樓主 | 小中大

圖片：

各位大神這段指令是什么意思？如圖

小侯

級別: 工控俠客

精華主題: 0
發帖數量: 485 個
工控威望: 2615 點
下載積分: 9847 分
在線時間: 525(小時)
注冊時間: 2008-10-17
最后登錄: 2025-10-28
查看小侯的主題 / 回貼

1樓發表于: 2019-03-28 12:05

只看該作者 | 小中大

這是編碼器指令
當S開始2的n次方位數中有bit on的話顯示其位置於D

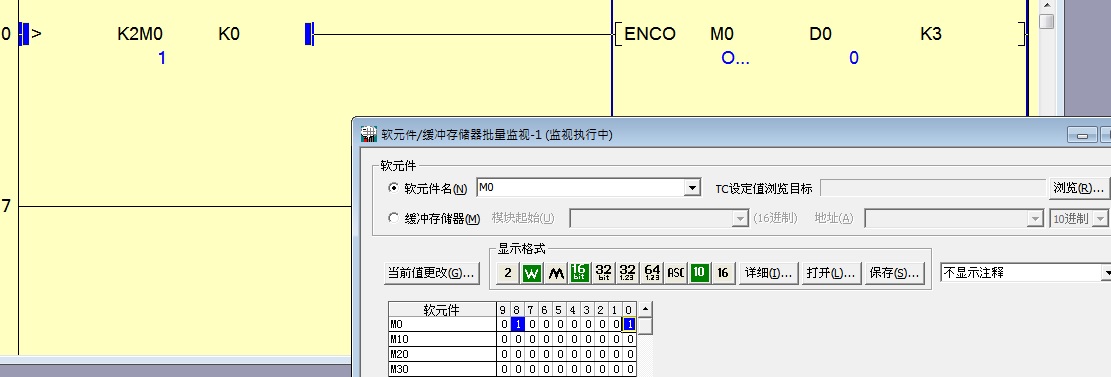

以我的範例解說

S為M0 N為3 D為0
M0 ON 為bit_0
結果為D0=0
若S範圍內沒有bit on會跳錯誤

D0會以最高位Bit為結果
M5 M0 ON
M5為 bit_5
D0=5

而你的程式還加上Z來做間接定址和使用ZR文件寄存器
所以看起來比較複雜

本帖最近評分記錄：

下載積分:+1(kanghongxun) 熱心助人！

下載積分:+1(fcq417) 熱心助人！

fcq417

14年plc工程實踐教學,QQ(微信):2252241236

級別: 略有小成

精華主題: 0
發帖數量: 312 個
工控威望: 432 點
下載積分: 1263 分
在線時間: 64(小時)
注冊時間: 2008-04-30
最后登錄: 2025-10-27
查看fcq417的主題 / 回貼

2樓發表于: 2019-03-28 13:49

只看該作者 | 小中大

多看看指令說明，利于你理解

plc編程及教學:www.shuyanzdh.com
QQ(VX):2252241236

kanghongxun

級別: 正式會員

精華主題: 0
發帖數量: 17 個
工控威望: 94 點
下載積分: 1543 分
在線時間: 16(小時)
注冊時間: 2018-11-22
最后登錄: 2021-12-23
查看kanghongxun的主題 / 回貼

3樓發表于: 2019-03-28 15:36

只看該作者 | 小中大

謝謝！

引用
引用第1樓小侯于2019-03-28 12:05發表的 :
這是編碼器指令
當S開始2的n次方位數中有bit on的話顯示其位置於D

以我的範例解說
[attachment=231311]
.......
