結構化工程，ST程序，ST編輯器卡到不行，打字和刪除都出現嚴重滯后現象，卡頓到不行，嚴重影響到程序的編寫。
其他如KEIL、VSCODE、MPLAB X等編輯C程序都很正常，唯獨works2卡頓到不行。有人遇到這種問題嗎？
電腦配置，R5 1600X，內存16G，系統盤固態M.2 250G，系統Win7。

另外關于ST編程，有關work2內建的FB和函數使用問題。
計數器、定時器等內建函數以及LDP、LDF等基本指令都是按照梯形圖的方式來的，必須按照梯形圖的方式編寫，
如果以條件語句IF...END_IF的方式編寫，可能得不到想要的結果。這也讓人非常的難受。

軟件問題，PLC程序條件通斷還是用梯形圖吧，習慣一下很快上手。不然串一堆條件全是if..else會很蛋痛

引用

引用第1樓我看到你了于2019-08-07 10:45發表的  :
軟件問題，PLC程序條件通斷還是用梯形圖吧，習慣一下很快上手。不然串一堆條件全是if..else會很蛋痛

梯形圖更難受啊，結構體位變量居然不能SET、RST，F(xiàn)OR語句必須母線運行，還會出現莫名的無法查找的奇怪問題。
原來是軟件自身問題，我就說嘛CodeSys編輯ST很順溜，可惜不能用于三菱，多謝回復。


這個軟件的自身問題，怎么破啊？只能忍受？

引用

引用第2樓nos001于2019-08-07 11:01發表的  :



梯形圖更難受啊，結構體位變量居然不能SET、RST，F(xiàn)OR語句必須母線運行，還會出現莫名的無法查找的奇怪問題。
原來是軟件自身問題，我就說嘛CodeSys編輯ST很順溜，可惜不能用于三菱，多謝回復。

母線不用管他的，所有語句都會連上母線，反正程序就是從上往下從左往右循環跑不會有卡死，只要條件閉合就運行右側的處理程序，基本上就是電路圖的模式

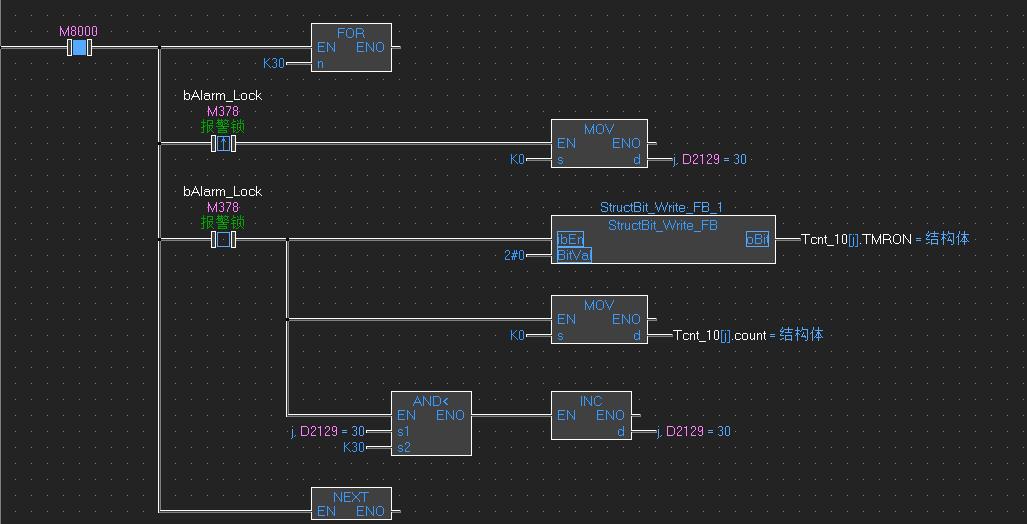

這個非常奇怪，結構體位變量操作會影響到其他位變量，哪怕程序塊執行條件為非，已經不再執行，依然影響，使得其他位變量無法被操作。




剛在線仿真了下，j = 30 使得數組溢出了，讓 j := 0  TO 29 就正常了，被這問題困擾了好多天，暈死。

軟件自身的問題，只能忍受？

和AMD還是intel有關系嗎？

ST優勢是數據處理強，劣勢是很費內存，掃描時間長
梯形圖優勢是邏輯處理強，掃描快，劣勢是數據處理特別笨重
所以最好的方式是使用梯形圖編程整個邏輯框架，再內嵌ST處理數據

引用

引用第6樓nightblueblu于2019-08-07 16:23發表的  :
ST優勢是數據處理強，劣勢是很費內存，掃描時間長
梯形圖優勢是邏輯處理強，掃描快，劣勢是數據處理特別笨重
所以最好的方式是使用梯形圖編程整個邏輯框架，再內嵌ST處理數據

梯形圖實在難以忍受，尤其是閱讀程序的時候，就跟pdf單頁視圖一樣一跳一跳的，鼠標滾輪無法精確控制程序的上下滾動，27寸的顯示器都顯示不了幾行，還老是很容易就跑過了頭，那叫一個難受。當然這說的是三菱的works2，這破軟件，偏偏三菱的PLC用的人多，廠里仿別人的幾個機器都是用的三菱。
結構化程序倒是不會像上面說的那樣，但ST程序編輯器就如頂樓說的那樣，非常的卡頓，輸入字符和刪除字符都嚴重滯后，一不小心就刪除有用的代碼，編輯效率非常低，非常難受。
JB  三菱PLC編程，反人類的設計。

ST編程卻是占程序空間，但掃描不是問題，4000步掃描最長時間6ms左右。

引用

引用第7樓nos001于2019-08-07 18:47發表的  :


梯形圖實在難以忍受，尤其是閱讀程序的時候，就跟pdf單頁視圖一樣一跳一跳的，鼠標滾輪無法精確控制程序的上下滾動，27寸的顯示器都顯示不了幾行，還老是很容易就跑過了頭，那叫一個難受。當然這說的是三菱的works2，這破軟件，偏偏三菱的PLC用的人多，廠里仿別人的幾個機器都是用的三菱。
結構化程序倒是不會像上面說的那樣，但ST程序編輯器就如頂樓說的那樣，非常的卡頓，輸入字符和刪除字符都嚴重滯后，一不小心就刪除有用的代碼，編輯效率非常低，非常難受。
JB  三菱PLC編程，反人類的設計。
.......

那你用高一級別的PLC，用GX3會好點，另外你圖的程序還是LAD吧，就是插入FB塊。如果你喜歡用FB塊的話，最好用西門子，自帶庫應有盡有。日式的話可能歐姆龍也比三菱好

三菱的LAD軟件其實已經做得很好了，不然也不會那么多人仿他，你27寸屏幕顯示不了多少行是因?yàn)椴迦肓薋B塊。西門子一些FB塊，一個塊的個頭就占了一個屏幕，那個閱讀起來才真的蛋痛。

你要用他，就必須按他的規則來，要么就別用

CODESYS的ST語言時編譯運行，而梯形圖是解釋運行，ST的運行時間要比梯形圖快很多，樓主習慣ST，又必須用三菱的話可以考慮三菱小型的5U或者Q，要不然選擇就多了，不差錢的選歐系的，倍福，KEBA，倫茨，博士力士樂，科比，考慮成本的可以選擇國產匯川，合信，和利時等，有些機型都時支持ST且為CODESYS平臺。

怕梯形圖翻頁翻過了很簡單，你把注釋隱藏，視圖縮小，然后使用鍵盤方向鍵進行查看，一個都不會漏

相比三菱，歐姆龍的軟件做的好多了
