一個啟動按鈕，一個停止按鈕，一個時間繼電器（沒有斷電延時）繼電器若干，用梯形圖一般指令，控制一盞燈。
  啟動：燈亮3S后，燈滅3S,一直循環：按停止，燈滅，持續。
大家幫助想想，謝謝！��！

LD        X0
OR       M0
DAI       X1
OUT     M0
LD      M0
OUT    T0    K30
ANI      T0
OUT    Y0
LD      T0
OUT    T1  K30
LD  T1
RST  T0
END        不知道 這樣對不對了  我還在學習呢    謝謝  上面的弄錯了 不好意思

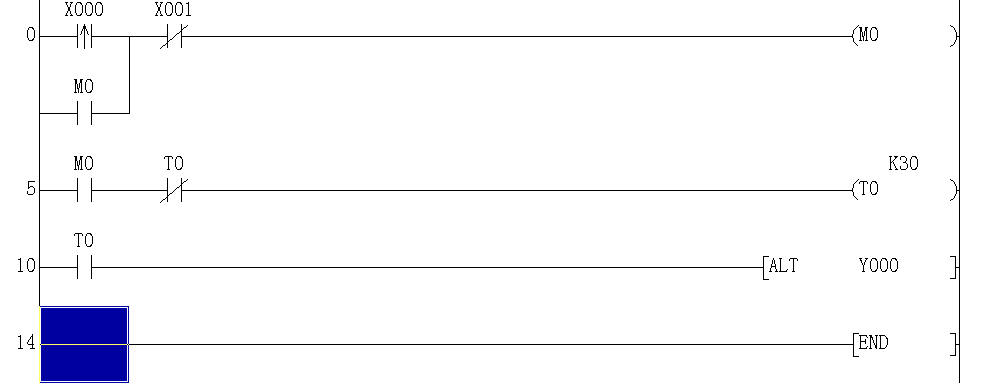

使用三菱之ALT指令會異常簡單。



以上！

Good Luck！

樓上的大哥編的有點誤差？
這樣就延時3s啟動。
ALT一般用在什么場和，是什么指令？
請教了！！！

引用

引用第5樓52722914于2008-06-29 01:11發表的  :
樓上的大哥編的有點誤差？
這樣就延時3s啟動。
ALT一般用在什么場和，是什么指令？
請教了�。�！

T0每3S接通一次，每次Y0的狀態就會ON--OFF或OFF--ON的切換，所以能夠實現間隔3S的閃爍。


ALT為交替輸出指令，能夠將其驅動的元件狀態置反。

謝謝大家，學習了

看來還有好多人沒好好看手冊，只想看現成的。只問不學的還真多

謝謝大家，�。�！
非常感謝！

哈哈，借機學學~

看手冊不如問來的快，可也忘記的更快。

ld x1
set m0
ld x2
rst m0
ld m0
mps
ani t0
out y0
mpp
out  t0 k30
mps
and t0
out  t1 k30
mpp
and t1
rst  t0
end
呵呵,我也弄個,練練手,還可以用循環做.

謝謝大家！
