樓主發表于: 2021-09-18 09:30

只看樓主 | 小中大

圖片：

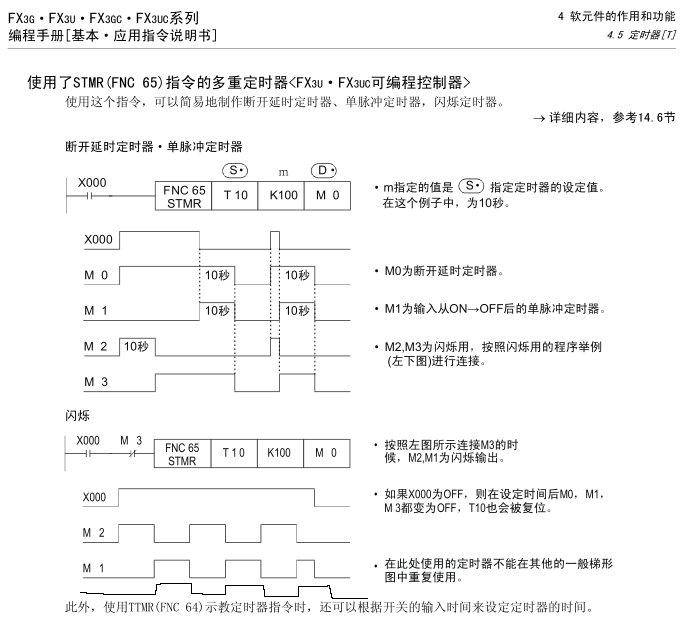

如題，最下面的M1的邏輯和軟件仿真的結果不一樣，我自己算出來好像仿真結果也是對的。。說明書不太可能錯吧是我哪里弄錯了？求大神解答。謝謝

pangding3320

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的主題 / 回貼

1樓發表于: 2021-09-18 09:32

只看該作者 | 小中大

在M1為1的時候M3也為1，實際上M1和M3的輸出結果是一樣的，所以M1高電平的時候M3也是高電平，那么這個STMR的輸入結果本來就是0 這個時候X0關閉對結果沒影響啊，怎么會X0為0，M1立刻為0呢 10秒還沒到啊

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1378 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

2樓發表于: 2021-09-18 09:48

只看該作者 | 小中大

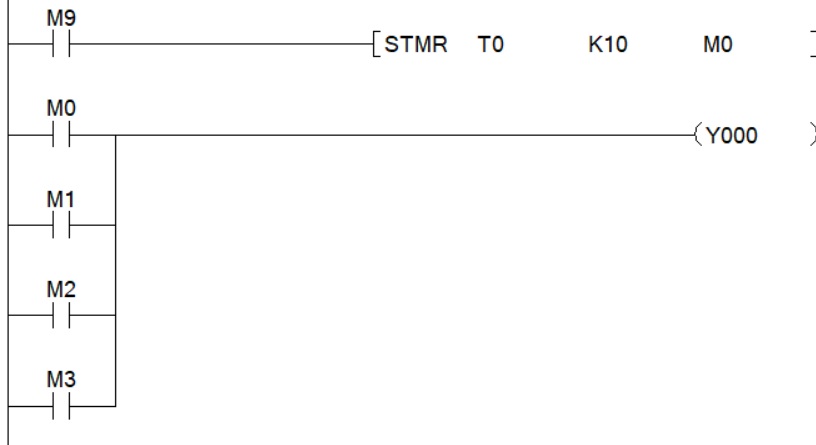

你這樣寫個程序，然后多模擬一下，就會發現特點了。

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 615 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1530(小時)
注冊時間: 2008-07-03
最后登錄: 2025-08-10
查看hefq的主題 / 回貼

3樓發表于: 2021-09-18 09:54

只看該作者 | 小中大

你軟件版本是哪個，我仿真是對的

pangding3320

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的主題 / 回貼

4樓發表于: 2021-09-18 09:54

只看該作者 | 小中大

圖片：

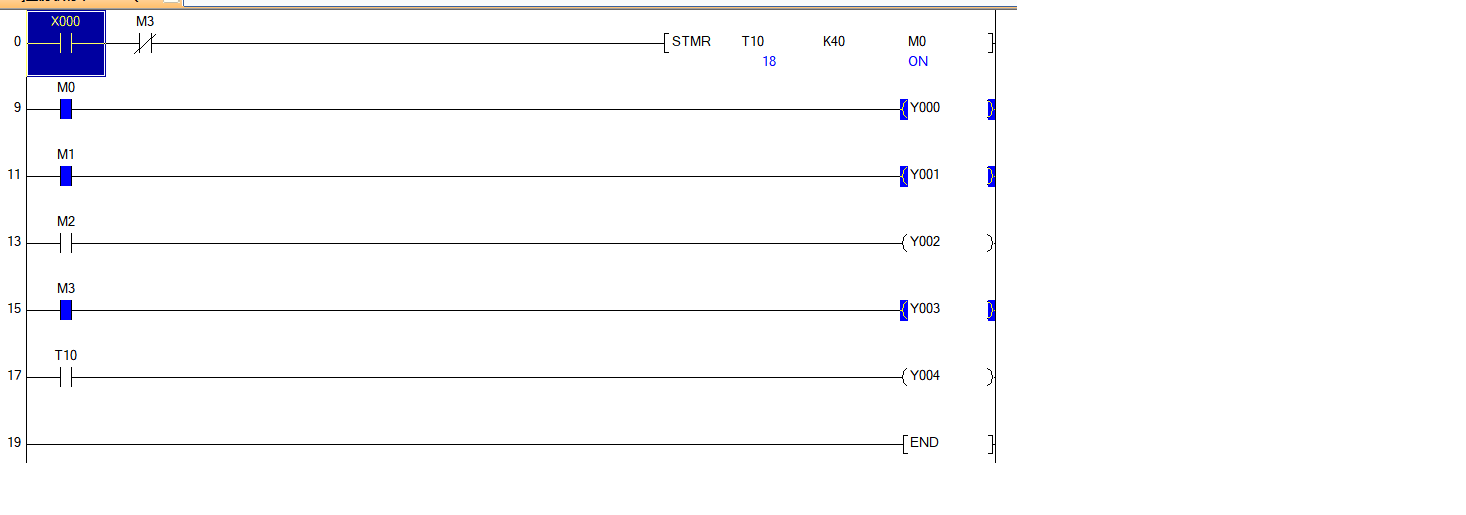

我仿真了，你看嘛，X0斷了。。M1有輸出啊，還是延時斷

pangding3320

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的主題 / 回貼

5樓發表于: 2021-09-18 09:55

只看該作者 | 小中大

照說明書，M1通的時候X0斷 M1立刻斷吧，可我這里X0斷了 M0還通的

pangding3320

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的主題 / 回貼

6樓發表于: 2021-09-18 09:58

只看該作者 | 小中大

因為M1通的時候M3也通啊那這個命令的驅動邏輯本來就是斷的啊那這個時候X0斷開又有什么意義呢

pangding3320

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的主題 / 回貼

7樓發表于: 2021-09-18 10:00

只看該作者 | 小中大

這個命令說實話用的也極少，本來已經占用一個T10了我還不如用自鎖什么的來編

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 615 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1530(小時)
注冊時間: 2008-07-03
最后登錄: 2025-08-10
查看hefq的主題 / 回貼

8樓發表于: 2021-09-18 10:01

只看該作者 | 小中大

不好意思，我看錯了，手冊的圖是畫錯了，你手畫的是對的

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 615 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1530(小時)
注冊時間: 2008-07-03
最后登錄: 2025-08-10
查看hefq的主題 / 回貼

9樓發表于: 2021-09-18 10:03

只看該作者 | 小中大

按照圖1的時序，也應該是生成你手畫的那個結果

pangding3320

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 544 分
在線時間: 31(小時)
注冊時間: 2012-11-28
最后登錄: 2025-01-21
查看pangding3320的主題 / 回貼

10樓發表于: 2021-09-18 10:19

只看該作者 | 小中大

好吧可能真的是圖錯了
