樓主發表于: 2018-10-11 10:11

只看樓主 | 小中大

圖片：

三菱FX3U-128M PLC 加FX2N-2DA加FX3U-4AD模塊，

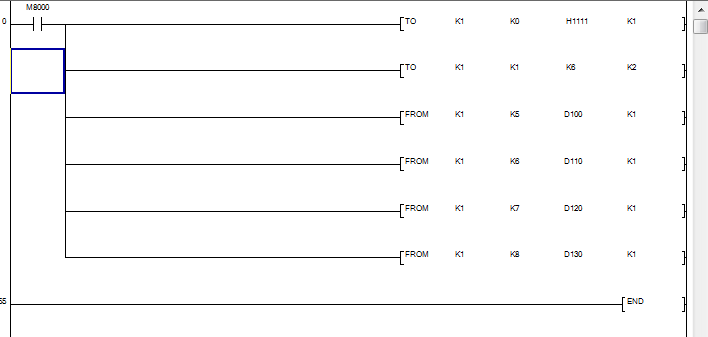

4AD接的是4-20mA輸入，程序如圖不知道什么原因，就是沒數值顯示，接線沒問題
，問技術支持說是選成了電壓輸入了，看說明沒看明白，把1改成2-9都不行
請各位大師指點下
謝謝

xwlxwl306

努力奮斗

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 274 個
工控威望: 5286 點
下載積分: 132473 分
在線時間: 4178(小時)
注冊時間: 2010-08-03
最后登錄: 2025-08-29
查看xwlxwl306的主題 / 回貼

1樓發表于: 2018-10-11 10:33

只看該作者 | 小中大

看圖上壓變接反了吧

wangsai0501

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-06-03
查看wangsai0501的主題 / 回貼

2樓發表于: 2018-10-11 10:53

只看該作者 | 小中大

引用
引用第1樓xwlxwl306于2018-10-11 10:33發表的 :
看圖上壓變接反了吧

沒有

beau123

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 182 個
工控威望: 246 點
下載積分: 952 分
在線時間: 101(小時)
注冊時間: 2018-03-28
最后登錄: 2024-11-20
查看beau123的主題 / 回貼

3樓發表于: 2018-10-11 11:40

只看該作者 | 小中大

圖片：

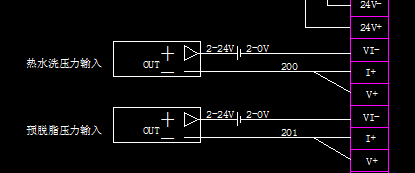

看你的圖紙接線沒有錯，，，4AD模塊的電源結了沒（另外供電的）

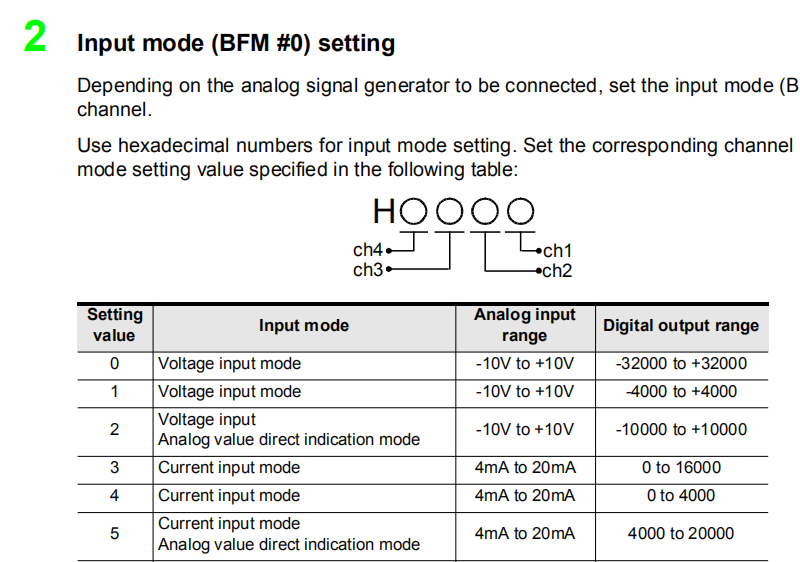

你的程序可能有問題，1.第一行H1不是選擇的電流的模式吧 2.FX3U4ad 的讀數是從BFM#10----BMF#13的
你可能看的不是FX3U-4AD 的手冊，，我才你看的是FX2N-4AD的手冊

希望你找下對應的手冊

引用
引用樓主wangsai0501于2018-10-11 10:11發表的 fx3u-4ad模塊程序 :
三菱FX3U-128M PLC 加FX2N-2DA加FX3U-4AD模塊，
4AD接的是4-20mA輸入，程序如圖不知道什么原因，就是沒數值顯示，接線沒問題
，問技術支持說是選成了電壓輸入了，看說明沒看明白，把1改成2-9都不行
請各位大師指點下
謝謝

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-07-11
查看twingo49的主題 / 回貼

4樓發表于: 2018-10-11 12:36

只看該作者 | 小中大

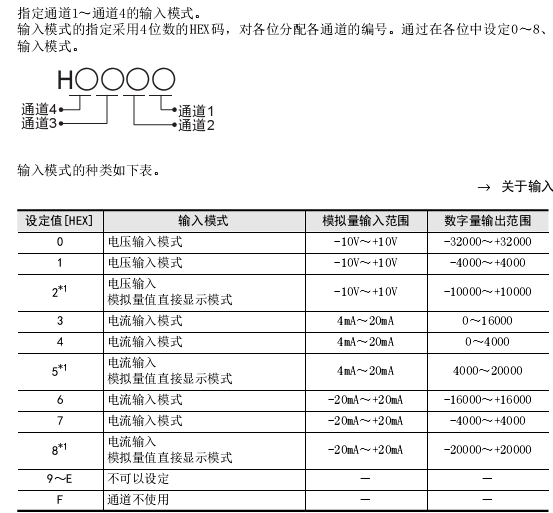

1)程式第一行設定是CH1~CH4都設成電壓輸入了。
2)接線圖沒問題。
3)請確認一下感測器是電壓輸出還是電流輸出。
4)請確認模塊位置。
5)BFM #1不使用，為什麼程式有設定是不是弄錯說明書了。
6)BFM#10~13，是CH1~CH4的現在值，你程式裡沒設定，如何知道沒數值?

[ 此帖被twingo49在2018-10-11 12:43重新編輯 ]

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9744 個
工控威望: 8644 點
下載積分: 16862 分
在線時間: 5349(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-29
查看ymmfa的主題 / 回貼

5樓發表于: 2018-10-11 12:40

只看該作者 | 小中大

你的程序不對，你的程序感覺象是2N-4AD的

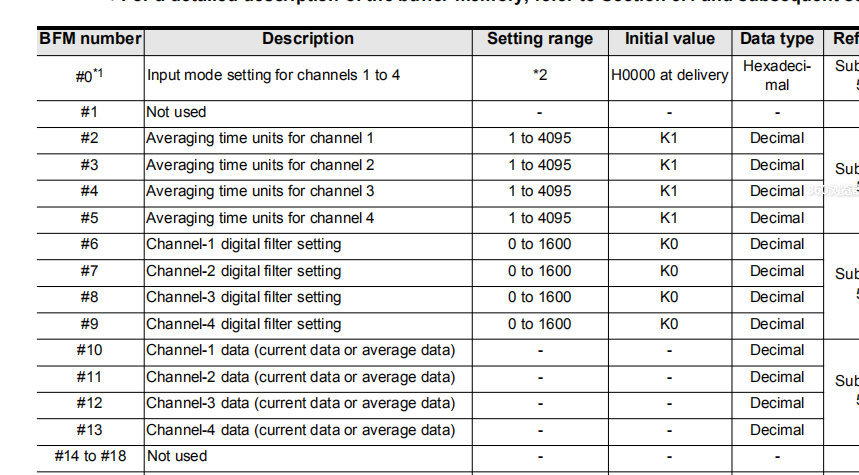

FX3U-4AD 與 FX2N-4AD 緩存分配不一樣的

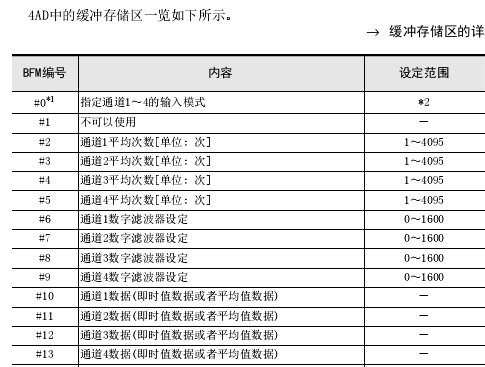

FX3U-4AD的緩存看下圖：

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

secgo

玩多了就更不會玩了~

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1354 個
工控威望: 1610 點
下載積分: 68004 分
在線時間: 219(小時)
注冊時間: 2009-03-06
最后登錄: 2025-08-29
查看secgo的主題 / 回貼

6樓發表于: 2018-10-12 08:16

只看該作者 | 小中大

學習了

小滿和老鳥

專注，堅持！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 255 個
工控威望: 371 點
下載積分: 885 分
在線時間: 83(小時)
注冊時間: 2017-08-27
最后登錄: 2025-05-27
查看小滿和老鳥的主題 / 回貼

7樓發表于: 2018-10-15 14:09

只看該作者 | 小中大

學習了。
