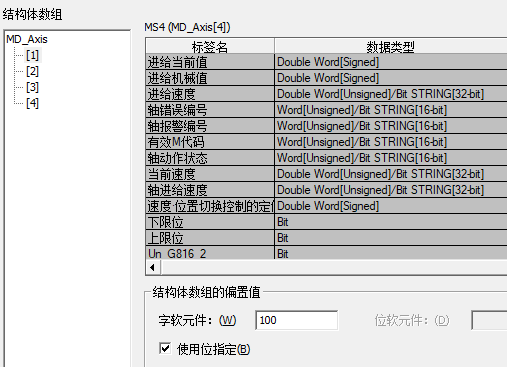

如題。三菱GXW2中，使用結構體數組編程，在使用其中具體的某一組數據元素時，

  MS4[1].M代碼ON   MS4[2].M代碼ON  ......MS4[4].M代碼ON




分別在3中編程語言下的情況如下：

1. 結構話梯形圖


     MS4[1].M代碼ON 等 可以直接輸入 使用，

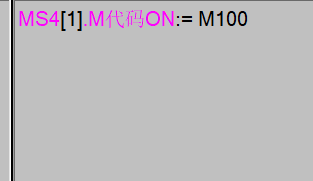

2. ST語言中  （包括內嵌式ST）


    MS4[1].M代碼ON  等也可以直接輸入 使用

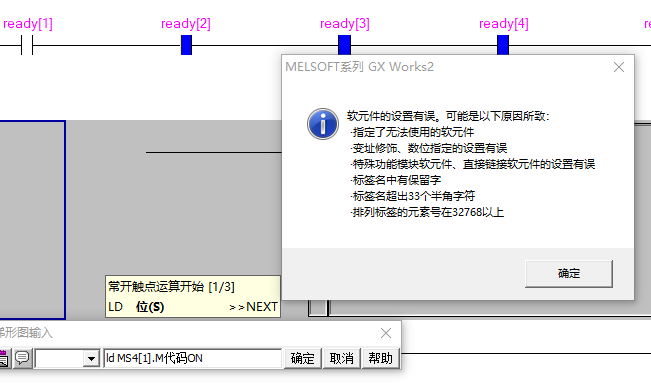

3.梯形圖（包含帶標簽功能的梯形圖）

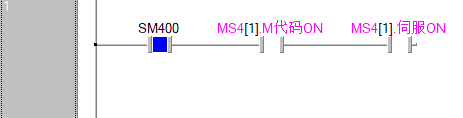

MS4[1].M代碼ON  等使用卻無效  圖4請問有哪位知道  為什么，  既然是結構化工程中帶標簽的梯形圖，號稱支持IEC功能，為什么不能直接使用。導致很多方便性的編程方法無法實現。

希望大家一起討論. 如何實現最高效簡潔的編程. 謝謝。

三菱規定不能用，包括在SFC中也不行，沒有那么多為什么！

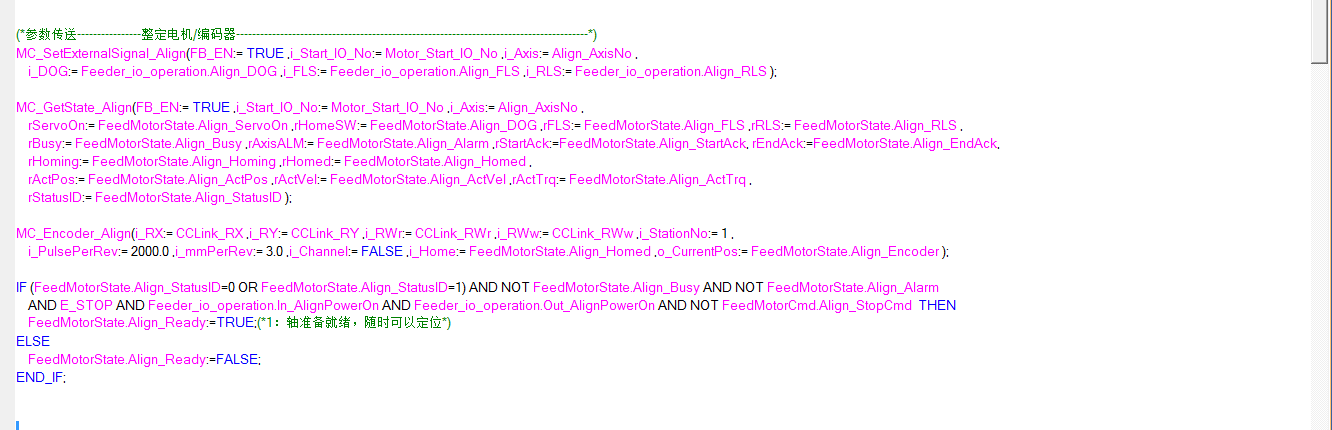

還看到了這一寫法 ，完全看不懂

引用

引用第2樓1247700197于2018-02-24 08:45發表的  :
還看到了這一寫法 ，完全看不懂

寫的人也未必看得懂，所謂屎山。

全部用FBD編寫。我試過FB里用結構體，在梯形圖用這個FB就報錯，F(xiàn)B和主程序都用FBD就可以

MS4[1].M代碼ON是結構體數組，不是普通數組，只能在結構化程序里使用。梯形圖里可以使用普通數組

GX -WORKS3 可以用 好像
