各位：這個問題怎么解？謝謝！
      有四個輸出，分別是Y20至Y23.  啟動和停止開關分別是X24和X25.
            請問：如何做到每次啟動都是不同的輸出，而且是有規律的從Y20,Y21,Y22,Y23,Y20,Y21,Y22,Y23........這樣輪流下去。
      謝謝！

沒明白控制要求，具體點哦

問題就是：
      有四個輸出，分別是Y20至Y23.  啟動和停止開關分別是X24和X25.
            請問：如何做到每次啟動都是不同的輸出，而且是有規律的從Y20,Y21,Y22,Y23,Y20,Y21,Y22,Y23........這樣輪流下去。
      也就是說，第一次啟動，是Y20輸出，關閉后重新啟動輸出是Y21，再關閉后重新啟動輸出是Y22,再關閉后重新啟動輸出是Y23，然后再關閉后重新啟動是Y20輸出，就這樣輪回，
      謝謝解答！！

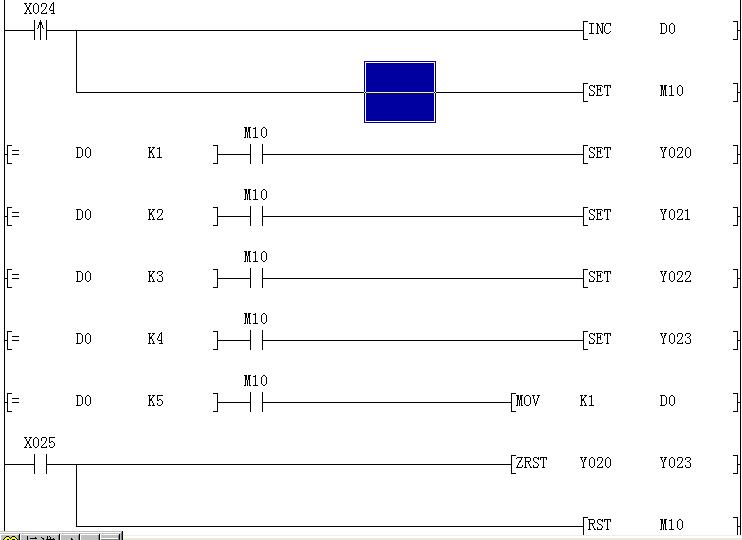

樓上的程序還要小改一下   才對       不然  啟動按到第五次的時候   就沒有燈亮了  。

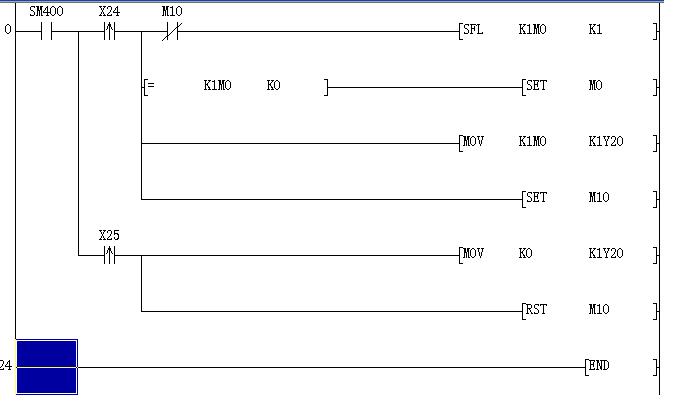

看看 我這個程序
SFL

你試下看看 第5下 有沒有燈亮......

看你的程序是比較簡單點，但用的是Q的PLC啦

是 MOV  K1  D0     圖片演示沒看清楚  以為是MOV K0 D0 呢

謝謝各位，馬上一試！謝謝

我覺得3樓的程序中刪掉所有M0更簡潔些.

引用

引用第8樓mtjbydd于2009-04-20 00:14發表的  :
我覺得3樓的程序中刪掉所有M0更簡潔些.

刪掉M0   就沒有那個效果了！  不行你殺掉模擬一下！

兩個輸入，剛好決定4個狀態。。。。。。。。

引用

引用第12樓tuna于2009-04-20 17:13發表的  :
兩個輸入，剛好決定4個狀態。。。。。。。。

你想法是有的   但是你按照你的想法你程序是寫不出來的，    不信把你的程序貼出來！
