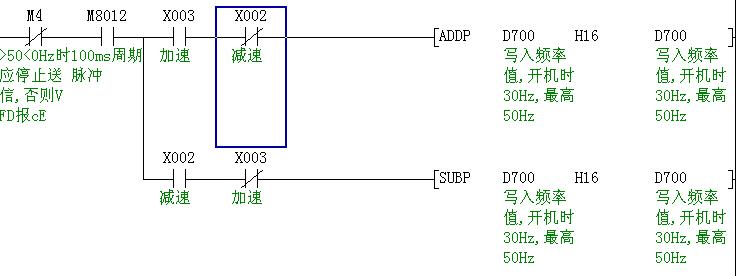

如果按住X3加速 頻率是按M8012的脈沖 每次加 H16  HZ這么加速的嗎？  H16是0.22HZ？

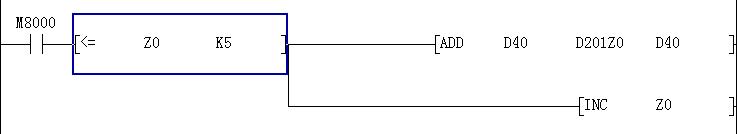

還有 PLC由STOP 打到RUN 上，[<= z0 k5] 就是一直通的嗎？ Z0的數值就一直在變化 不停的在加1？
意思應該是 D201~D205相加放在D40中，     關于[<= z0 k5] 這個 怎么理解呢？




1.當X3一直按下時,每間隔1秒D700加一次H16。
2.當PLC通電運行后，若Z0<=K5則執行D201-D205相加的動作，結果存在D40，若Z0與K5的條件不成立，則有執行。

樓上正解

補充一下,[<= z0 K5]的意思是當z0的值小于等于5時[<= Z0 K5]接通,PLC執行后面的兩條指令.由于   [INC Z0]是連續執行型指令,所以在Z0<=5的時候每一個掃描周期Z0都會加1

那上面的H16實際是多少HZ呢？

PLC掃描6次 Z=6的時候 [<= z0 k5] 就不通 不執行后面的輸出了嗎？

H16他是16進制的，用計算器轉換一下就知道是多少了，一般而言多少頻率還要看變頻器端的分辨率是0.01 ,0.1或者0.001的

樓上的 分辨率是0.01 那 我說的H16就是0.22HZ 就是對的？

引用

引用第4樓月澤于2009-04-20 18:04發表的  :
那上面的H16實際是多少HZ呢？

PLC掃描6次 Z=6的時候 [<= z0 k5] 就不通 不執行后面的輸出了嗎？

當z0=6時,[<= z0 K5]就不通了,也就不執行后面的指令了.如果變頻器的分辨率是0.01,那么H16就是0.22HZ

謝謝 樓上的解答 我去仿真看看
