caliter02

hello ,你們好！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 176 個
工控威望: 417 點
下載積分: 486 分
在線時間: 61(小時)
注冊時間: 2008-10-29
最后登錄: 2018-04-24
查看caliter02的主題 / 回貼

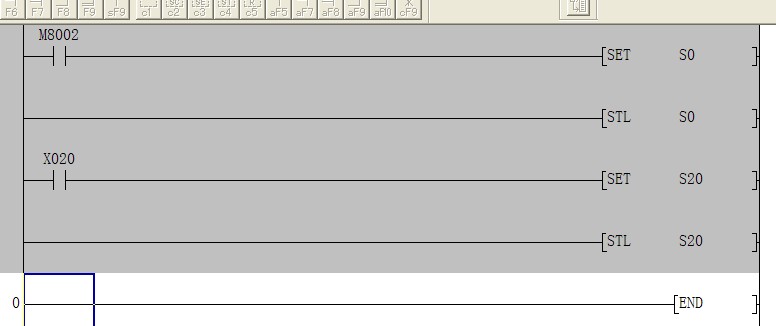

樓主發表于: 2009-02-28 09:41

只看樓主 | 小中大

dengjie99

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 177 個
工控威望: 357 點
下載積分: 1640 分
在線時間: 344(小時)
注冊時間: 2008-10-11
最后登錄: 2025-02-14
查看dengjie99的主題 / 回貼

1樓發表于: 2009-02-28 11:11

只看該作者 | 小中大

應該錯在set s20了

qtvb168

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看qtvb168的主題 / 回貼

2樓發表于: 2009-02-28 12:34

只看該作者 | 小中大

是不是RET 這出問題了.去掉看行不行

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70698 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-11
查看wwcwwc的主題 / 回貼

3樓發表于: 2009-02-28 13:14

只看該作者 | 小中大

在顯示按鈕中選擇觸點數選擇為11點即可，

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70698 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-11
查看wwcwwc的主題 / 回貼

4樓發表于: 2009-02-28 13:16

只看該作者 | 小中大

因為黃色顯示列觸點數已經超過了9個哦。

jiangwei

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 380 個
工控威望: 454 點
下載積分: 3296 分
在線時間: 288(小時)
注冊時間: 2007-09-24
最后登錄: 2025-08-25
查看jiangwei的主題 / 回貼

5樓發表于: 2009-02-28 14:50

只看該作者 | 小中大

支持二樓的錯在SET S20那一步,好好檢查一下梯形圖

今天的努換來明天的收獲

zxc6688

工業自動化是我們的目標

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 385 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

6樓發表于: 2009-02-28 16:07

只看該作者 | 小中大

引用
引用第5樓jiangwei于2009-02-28 14:50發表的 :
支持二樓的錯在SET S20那一步,好好檢查一下梯形圖

OUT S20

樓主如果用GX編的話，那上面整個程序都不是步進程序。加RET肯定出錯

[ 此帖被zxc6688在2009-02-28 16:18重新編輯 ]

http://zxc6688.ys168.com/

華豐

只有虛心學習,才能讓人進步!

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 142 個
工控威望: 224 點
下載積分: 719 分
在線時間: 103(小時)
注冊時間: 2008-08-19
最后登錄: 2025-04-15
查看華豐的主題 / 回貼

7樓發表于: 2009-02-28 16:22

只看該作者 | 小中大

SET S20沒錯,錯在RET,不應該在S22步之中,應該直接從左母線編輯!

王銳

向大家學習

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 654 個
工控威望: 3295 點
下載積分: 6691 分
在線時間: 1062(小時)
注冊時間: 2008-10-24
最后登錄: 2014-01-09
查看王銳的主題 / 回貼

8樓發表于: 2009-02-28 21:40

只看該作者 | 小中大

既然是黃色的，那么你肯定不是用FX的編程軟件，而是用的是GX的編程軟件！
若把你這個圖當步進順控看：那么這里面的S完全等同M，因為你的S等狀態元件觸點是采用LD而非STL，可是下步動作卻沒復位上步
因此該圖非步進順控那么你把RET去掉就OK

華豐

只有虛心學習,才能讓人進步!

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 142 個
工控威望: 224 點
下載積分: 719 分
在線時間: 103(小時)
注冊時間: 2008-08-19
最后登錄: 2025-04-15
查看華豐的主題 / 回貼

9樓發表于: 2009-02-28 22:39

只看該作者 | 小中大

引用
引用第8樓王銳于2009-02-28 21:40發表的 :
既然是黃色的，那么你肯定不是用FX的編程軟件，而是用的是GX的編程軟件！
若把你這個圖當步進順控看：那么這里面的S完全等同M，因為你的S等狀態元件觸點是采用LD而非STL，可是下步動作卻沒復位上步
因此該圖非步進順控那么你把RET去掉就OK

他那個圖是三菱plc教學軟件FX-TRN里的編輯環境!是步進順控!

caliter02

hello ,你們好！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 176 個
工控威望: 417 點
下載積分: 486 分
在線時間: 61(小時)
注冊時間: 2008-10-29
最后登錄: 2018-04-24
查看caliter02的主題 / 回貼

10樓發表于: 2009-03-01 09:01

只看該作者 | 小中大

9樓說得對的，編輯環境是三菱plc教學軟件FX-TRN，我的意圖也是步進順控，就是轉換時RET指令出錯，如果將該指令直接與母線相連或去掉的話，好像對并沒有實現預期的效果啊！

caliter02

hello ,你們好！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 176 個
工控威望: 417 點
下載積分: 486 分
在線時間: 61(小時)
注冊時間: 2008-10-29
最后登錄: 2018-04-24
查看caliter02的主題 / 回貼

11樓發表于: 2009-03-01 09:30

只看該作者 | 小中大

哦，我想用這個程序實現交通燈的控制，用步進順控的方法，如果不用ret指令就實現不了循環了。
