三荾 PLC 模擬分享：監控輸入輸出狀態、數值顯示 （感謝litung）!

使用純軟體的方式來模擬PLC的動作

環境： GPPW+PLC調試模擬器. ^_^

使用方法：
1 先開啟 GPPW
2 載入PLC程式
3 運行梯形圖邏輯測試啟動，即模擬運行
4 運行PLC調試模擬器
動作：

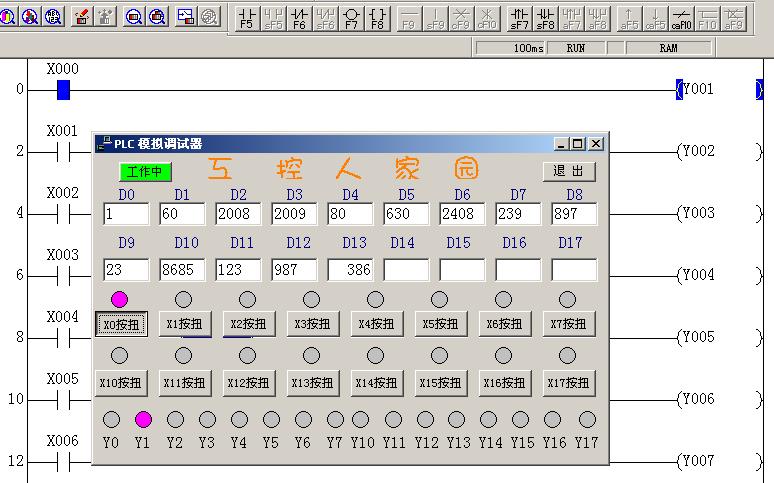

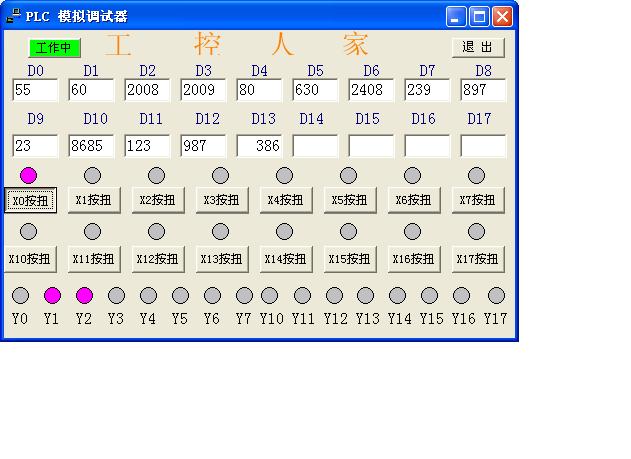

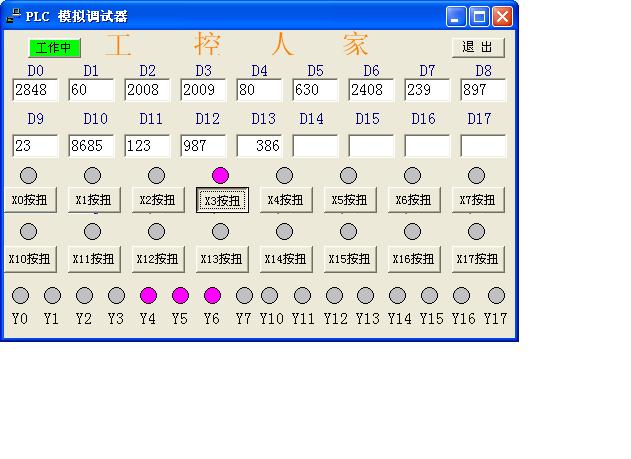

可對X輸入點進行按制，監控輸入輸出狀態、D數值顯示。
目的：
方便同志們學習三菱PLC的學習和程序測試。

xiexielouzhu

有源碼最好不過了

源碼在這兒下載
http://www.ncfca.cn/read-gktid-44395.html

奇怪,我這按X0,Y1,Y2會亮,接X1,X1跟X2的燈會亮,怎么回事

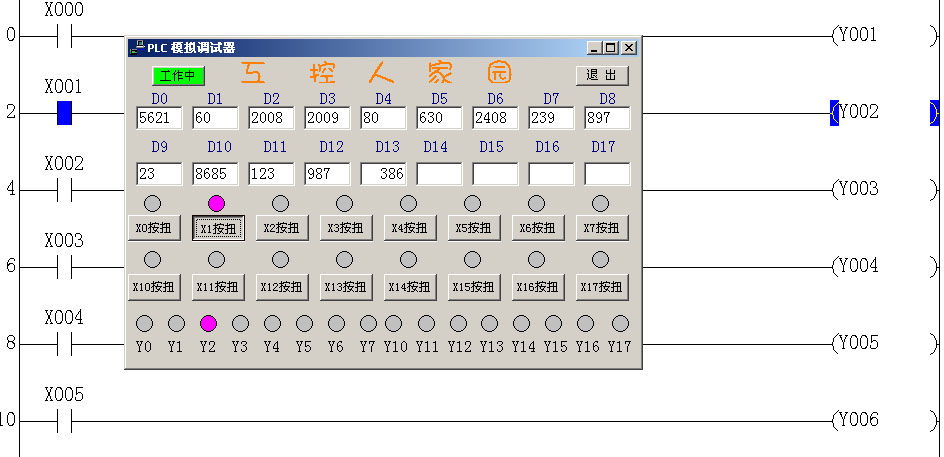

你看以下梯形圖，你明白為什么了。按下X0，X0燈會亮,Y1燈亮為正常輸出。
還有什么不明白的，搞圖上來，分析了。

我不會搞圖哈,PLC上是對的,只是顯示不對

不錯謝謝樓主

終于弄上來了,不容易哈

 這樣 xiaoqizi 你自己搞個PLC程序運行下看了，我這試正常著的。
你的PLC程序怎么沒有呢？



我用的是壓縮包里面的那個PLC程序
