plc為fx2n-48mr  4AD 直接接在  plc上（k0)        4DA接在4AD上（k1）
要求4通道  4-20ma輸入和4-20ma輸出  輸入多少輸出就是多少

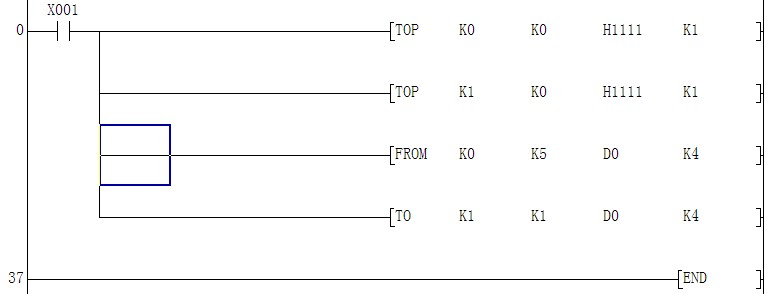

當x001接通時  第一行：H1111寫入  4AD模塊  表示4通道  4-20ma輸入
              第二行：H1111寫入  4DA模塊  表示4通道  4-20ma輸出

              第三行：把 0號模塊（k0）  即4AD  BFM模塊中  #5  #  6  #7    #8  的數據送到D0  D1  D2 D3  中
              第四行：把 D0  D1  D2 D3  中的數據送到  1號模塊（k1） 即4DA  的BFM  #1  #2  #3  #4中

程序和解釋對的上號么  麻煩幫忙看下 謝謝了

現在在做模擬    x001 導通  有信號源提供4-20 ma 信號 但是沒有輸出（數字萬用表直接測量）

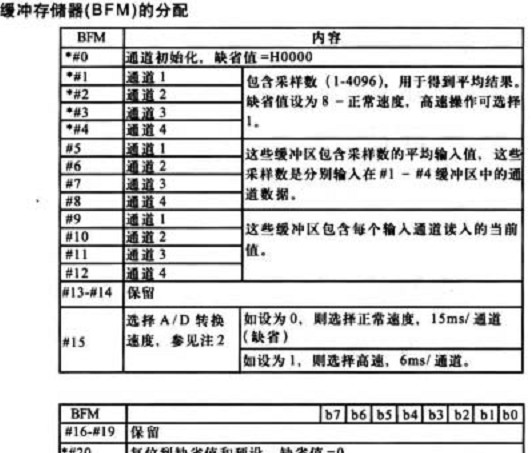

這是  4AD的  bfm表



這是 4DA的

那個幫忙看下啊？！？！謝謝啦！！！

程序上大概看看，沒錯
接線上呢？
24V電源給了沒？

還有，你可以寫另一個程序實驗下：

4DA發送固定的值，4AD來接收。

謝謝站長了
搞好了
信號沒問題了
你說程序沒啥問題我就只好檢查電源了
結果發現居然是24V電源的問題（忙糊涂了，沒用萬用表測電源輸出）
換了一個就好了

學習啊
