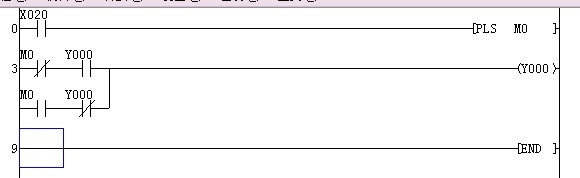

關于PLC的二分頻問題，如圖


指令表如下
ld     x20
pls   m0
ldi    m0
and y0
ld     m0
adi   y0
ors
out   y0
end


看不明的是，當m0，一個掃描周期之前和一個掃描周期之后，怎么Y0都不斷？？我總覺得，Y0在某時刻會斷啊。。。不解


我的不解：
在一個掃描周期后，M0斷了，，然后在一個掃描周期之前M0非，又不處于接通，那么，不會在那M0下降沿的那一殺那，Y0斷掉么。。而且，Y0接通瞬間，Y0非馬上斷掉，那么，電流不就無法從M0流入了？？，這個時刻，不是還處于一個掃描周期么？？。。。。。。。。。如果還是處于一個掃描周期的話 M0非不會通，所以不就兩條路的電流都不到Y(jié)0了么？？不解

要注意的是掃描的順序從上到下、從左到右。

但是，我把，那輸出Y0的那兩句掉轉順序了，也是一樣的結果啊？？？

我的不解：
在一個掃描周期后，M0斷了，，然后在一個掃描周期之前M0非，又不處于接通，那么，不會在那M0下降沿的那一殺那，Y0斷掉么。。而且，Y0接通瞬間，Y0非馬上斷掉，那么，電流不就無法從M0流入了？？，這個時刻，不是還處于一個掃描周期么？？。。。。。。。。。如果還是處于一個掃描周期的話 M0非不會通，所以不就兩條路的電流都不到Y(jié)0了么？？不解

在掃描前或者掃描后，PLC進行輸入輸出映像區的更新。

因此：Y0的狀態在更新映像區后才被更新。

第一個周期：X20按下，M0為ON，此時ANI M0由于M0為ON，所以變?yōu)镕ALSE，因此后續無需去判斷。而AND M0由于X20的按下，因此變?yōu)門RUE，此時去判斷后續的ANI Y0，此時Y0=TRUE，請注意，如果你后續有使用到Y(jié)0的地方，那么這些觸點仍舊為FALSE，為什么？因?yàn)檩斎胼敵鲇诚駞^(qū)沒有更新！

輸入輸出映像區更新，此時Y0才真正變?yōu)镺N

第二個周期：由于PLS的作用，M0僅僅保持了一個周期，因此在經過第一個周期后，M0回復了原先的地址狀態，即常閉觸點還是常閉，常開觸點還是常開。而此時，Y0為ON

因此，對于ANI M0
                   AND Y0
             來說，能流為通，因此Y0得到了保持。
對于下一次X20被按下的狀態，也類似。

PLC的特點是在一個掃描周期里，一次性更新輸入映像寄存器，然后經過程序運算，再一次性更新輸出映像寄存器。
