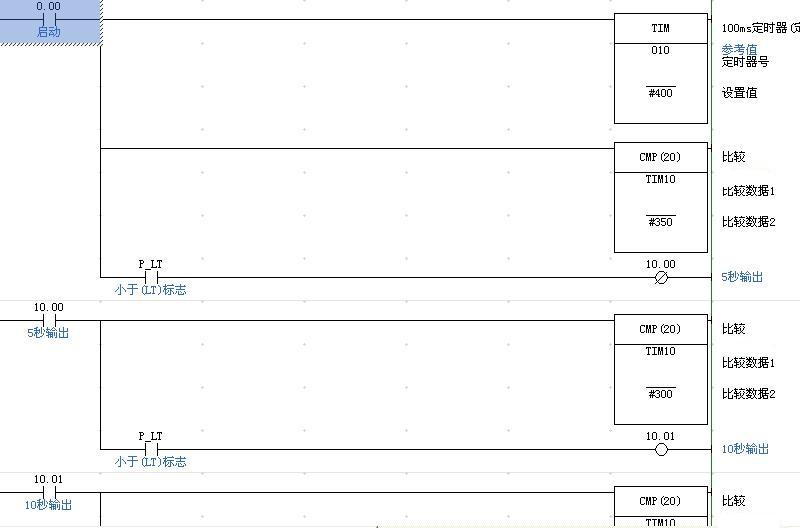

想學習一下比較指令CMP然后使用25507標志位輸出 ，寫入這個指令后發現TIM后面的010(第一行除外)總是缺少一個0，本身練習一下5、10、15、40（40秒是一個參考值）秒輸出，寫入PLC（CPM1A,輸出端子空著）后接通電源后10.00指示燈亮。5秒后滅，估計40秒后10.03亮，不知道是編寫指令有誤還是步驟問題？謝謝�。�！

人復雜想的事情也復雜，這程序不需要比較。

LD P_On
OUT TR0
TIM 000 #50
ANDNOT TIM000
OUT 10.00
LD TR0
AND TIM000
OUT TR1
ANDNOT 10.00
TIM 001 #100
LD TR1
ANDNOT TIM001
OUT 10.01
LD TR0
AND TIM001
OUT TR1
ANDNOT 10.01
TIM 002 #150
LD TR1
ANDNOT TIM002
OUT 10.02
LD TR0
AND TIM002
OUT TR0
ANDNOT 10.02
TIM 003 #400
LD TR0
ANDNOT TIM003
OUT 10.03

引用

引用第1樓hlq_0815于2011-11-14 12:48發表的  :
人復雜想的事情也復雜，這程序不需要比較。

LD P_On
OUT TR0
TIM 000 #50
.......

謝謝，因為俺是新手，想看看CMP指令的用法。
