請大家告訴一下，我太菜了

單CPU11是16點輸入，其它需擴展模塊，還要電源模塊，單CPU無法工作。

CQM1早已停止生產。

謝謝znz43，很遺憾，我不會用，ID212與OD212是什么？是輸入輸出？如何分配IO的，例如，我想控制一個固態繼電器，如何設置IO，不明白。

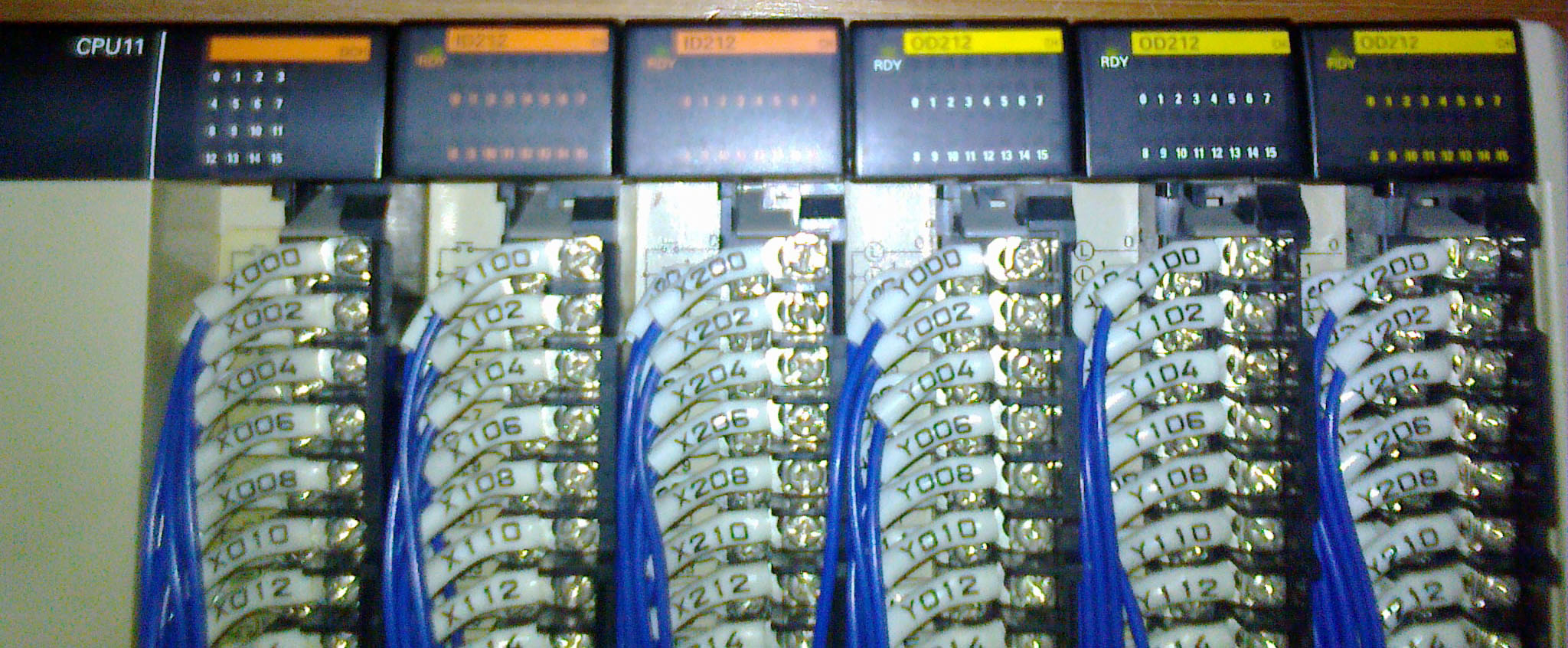

上面的接線端子如何對應的？我附張圖你看一下。請指教下？

ID212是輸入16點，OD212是輸出16點。
從CPU開始，輸入點IO是0.00－0.15，1.00－1.15，2.00－2.15。
輸出點IO是100.00－100.15，101.00－101.15，102.00－102.15

多謝，你解釋，發個上圖CPU11的一個注液機程序給你，幫分析一下，我搞不明里面每個I/O如何接外面的接線端子的？請指教下？

輸入點
程序IO  0.00－0.15    對應接線端 X000－X015
程序IO  1.00－1.15    對應接線端 X100－X115
程序IO  2.00－2.15    對應接線端 X200－X215

輸出點
程序IO  100.00－100.15    對應接線端 Y000－Y015
程序IO  101.00－101.15    對應接線端 Y100－Y115
程序IO  102.00－102.15    對應接線端 Y200－Y215

學習了

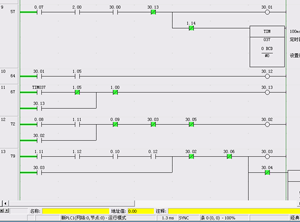

znz43，很多謝指點，我開始對PLC有興趣了，發一個注液機程序（圖片）給你，請幫分析一下,謝謝。

znz43,你好，我想要一個OMRON PLC CQM1 CPU11的程序+CX-Designer Ver.3.2寫的觸摸屏程序，你有嗎？我想學習CX-ONE4.0人機界面。能發一個過來嗎？有勞你啦？

看來你的路還很長啊

是啊，所以很想在這里學多點，請有經驗的師傅教一教。你有上面我寫的嗎？
