新手求教
CP1H與臺達vfd-m通信   模擬量輸出端口已用完  串口1用于與觸摸屏通信 串口2選用了CP1W-CIF11   現要控制一臺變頻器臺達vfd-m   正反轉由PLC輸出點控制  頻率由外部通訊
modbus 簡易主站
硬件連接是不是如下？
CP1H-XA                          vfd-m
SDA+-────── SG+
SDB-────── SG-
CP1W-CIF11后面DIP   1和4為OFF  其余為ON
PLC設置為串口網關

怎么往里面寫入頻率呢？？？
D32300   01H 通訊地址
D32301  10H 寫從機參數
D32302   ......通訊字節數
D32303   ..........通訊數據   直接往D323**里賦值？


還是根據vfd-m的

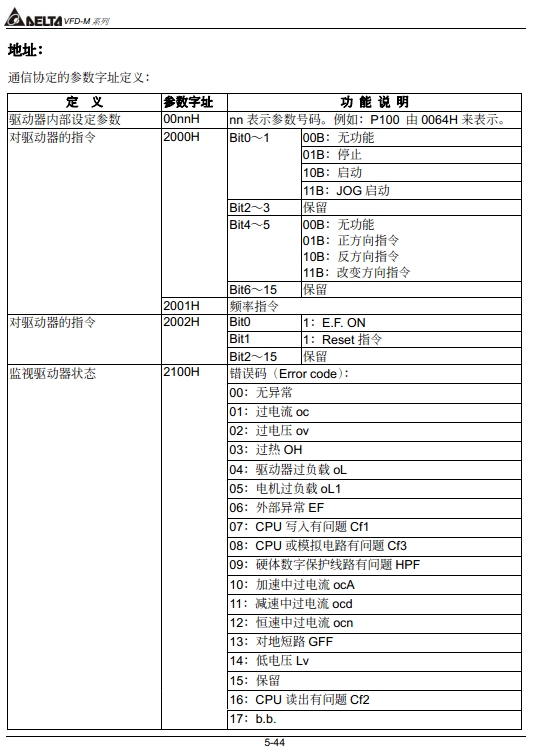

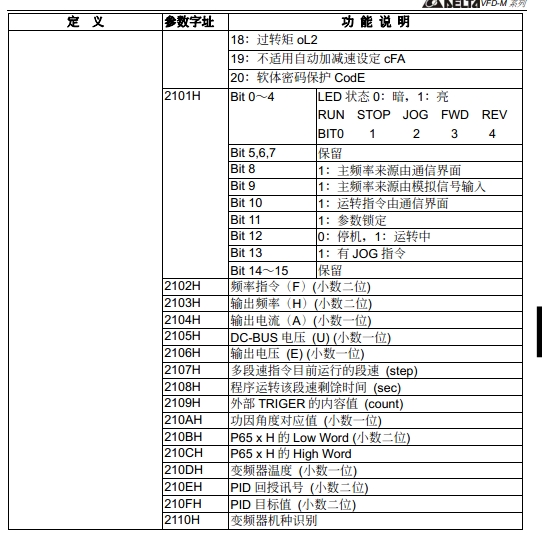

另外  變頻器除通訊相關指令設置外  下圖需要設置嗎   怎樣設置

你首先要弄清楚，臺達變頻器的參數地址是以10進制表示，還是以16進制表示的。否則，你怎么寫都是不對的。就如：寫頻率地址是用2102還是用836。這些你都不懂的話怎么做通訊？？？？？？？

臺達的變頻器地址是16進制的，地址2000，應該2000H,將其換算成十進制后再寫入，2000的地址后面的數據從低位到高位的O 1排列好組成一個16進制的數，然后換算成10進制，寫入寄存器就好了，其中通訊時還要加入lrc校驗的數據，起始字符，呼叫類型，呼叫地址。
best wishes

學習了，謝謝

學習，謝謝
