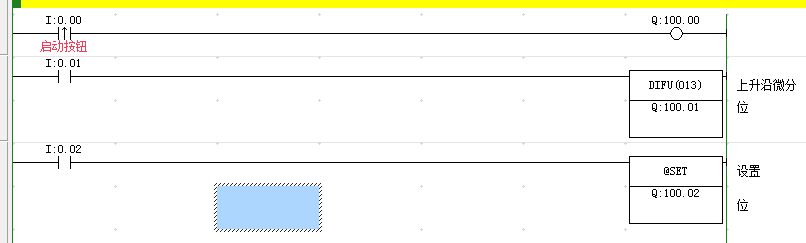

上升沿微分相關的

當三個信號觸法時！第一個和第二是通了一下就斷開，第三個是一直保持通狀態！

正解

引用

引用第1樓ngch于2013-11-02 08:59發表的  :
當三個信號觸法時！第一個和第二是通了一下就斷開，第三個是一直保持通狀態！

第一個跟第二個能等價嗎

還是多看看編程手冊~

第一個為輸入上升沿脈沖，故經過掃描邏輯運算，得出脈沖輸出；
第二個為點動輸入，輸出為上升沿脈沖輸出：不論輸入的時間長短，只是輸出一個上升沿脈沖；
第三個為當有輸入時，則使輸出置位，這時不論輸入的狀態如何變化，輸出都為on。
第一個和第二個的輸出功能類似，但在某些地方就不相同了。看我寫的一段程序，你就可以清楚的知道第一和第二個的區別。
在圖中，只有0.03輸入時100.00為脈沖輸出，而0.00輸入時則為點動控制。
第二行，不論0.01還是0.02輸入時都為100.01脈沖輸出。

學習了。。。

第一段是普通點動輸入一直為1輸出也為1 第二段為輸入一直為1時輸出只在瞬間為1（也就是一個周期只放電一次，相當于電容充放電）第三段是專用語句，當輸入為1時輸出就自鎖保持1，當然必須搭陪語句RSET 復位為0，或中斷指令！ 講了半天希望有小小幫助！！！！！！

多看手冊吧！第一個是開關觸發輸出也觸發，斷開也跟著斷開！第二個是開關閉合瞬間輸出觸發，第三個是開關觸發輸出一直保持

5樓說的最清楚。
