工控人家園 歐姆龍工控論壇 做了一個模擬量采集程序

liou618

級別: 正式會員

精華主題: 0
發帖數量: 27 個
工控威望: 83 點
下載積分: 873 分
在線時間: 14(小時)
注冊時間: 2019-11-23
最后登錄: 2023-10-26
查看liou618的主題 / 回貼

樓主發表于: 2019-11-26 17:38

只看樓主 | 小中大

硬件配置：
CP1E-N30DR-A + CPM1A-AD041
變送器4~20mA，量程-50~150
模塊只接了第一路，接的是3線制PT100

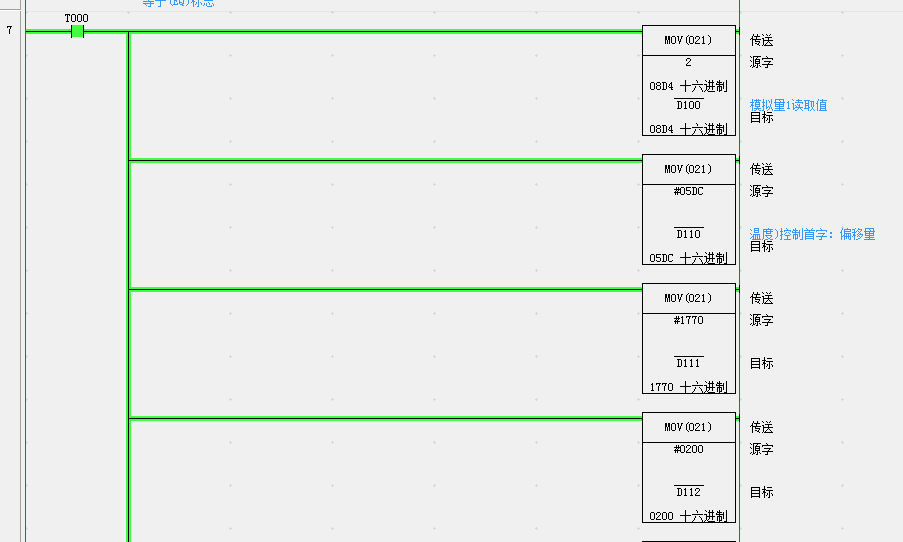

程序如下

程序結果D120的值不符合實際溫度（實際溫度大約24.5°左右）

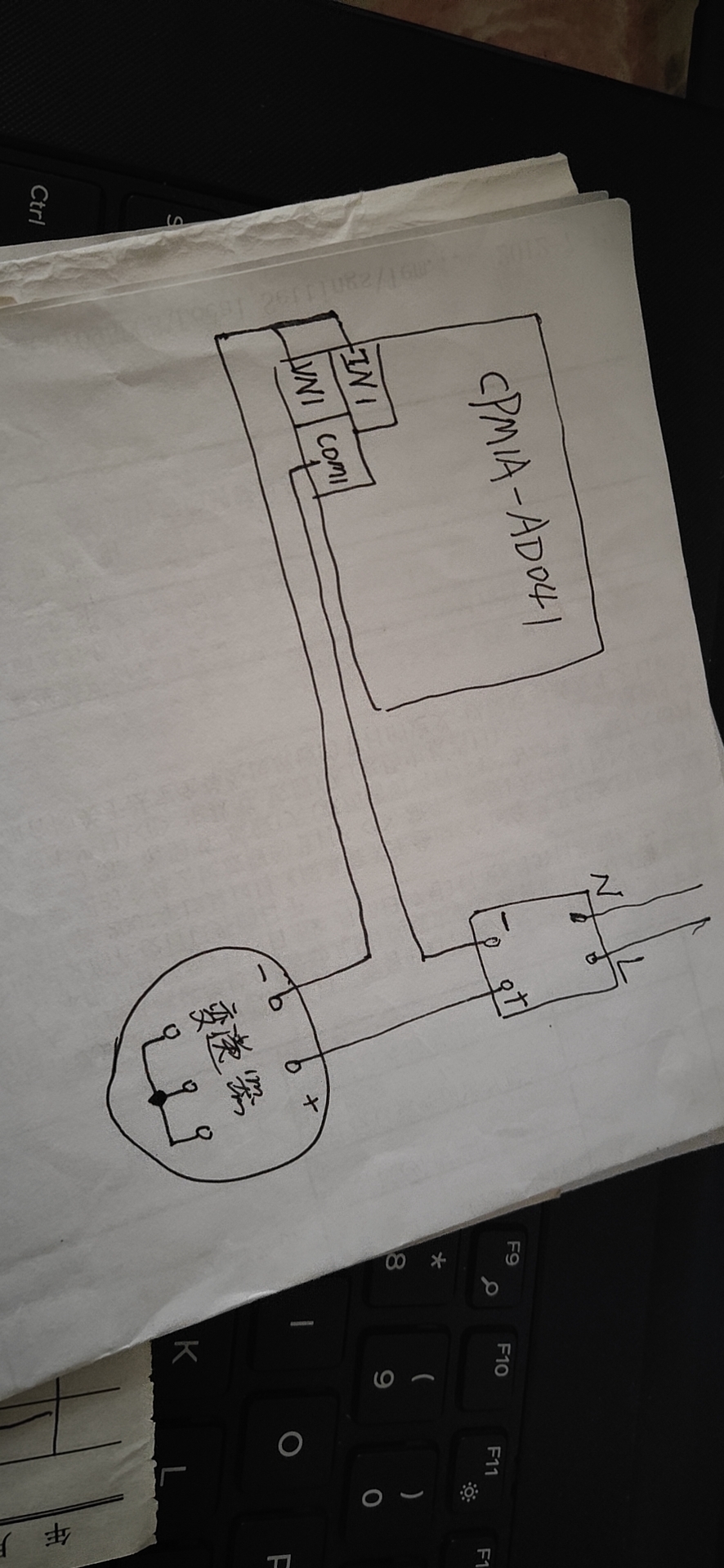

硬件接線圖（手繪簡圖）如下

大咖們幫我分析下哪里出錯了或者哪里錯誤了

[ 此帖被liou618在2019-11-27 14:08重新編輯 ]

hlq_0815

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

級別: 論壇版主

精華主題: 2 篇
發帖數量: 1894 個
工控威望: 4577 點
下載積分: 7782 分
在線時間: 1498(小時)
注冊時間: 2008-07-03
最后登錄: 2025-10-27
查看hlq_0815的主題 / 回貼

1樓發表于: 2019-11-27 09:11

只看該作者 | 小中大

2CH=8000是傳感器斷線報警的意思，哪來的值？？？

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

liou618

級別: 正式會員

精華主題: 0
發帖數量: 27 個
工控威望: 83 點
下載積分: 873 分
在線時間: 14(小時)
注冊時間: 2019-11-23
最后登錄: 2023-10-26
查看liou618的主題 / 回貼

2樓發表于: 2019-11-27 09:17

只看該作者 | 小中大

引用
引用第1樓hlq_0815于2019-11-27 09:11發表的 :
2CH=8000是傳感器斷線報警的意思，哪來的值？？？

采集的是第2通道模擬數據

其值為8000 應該是斷線報警

難道是接線錯誤

還請大咖幫忙仔細解答下

謝謝非常感謝

hlq_0815

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

級別: 論壇版主

精華主題: 2 篇
發帖數量: 1894 個
工控威望: 4577 點
下載積分: 7782 分
在線時間: 1498(小時)
注冊時間: 2008-07-03
最后登錄: 2025-10-27
查看hlq_0815的主題 / 回貼

3樓發表于: 2019-11-27 11:38

只看該作者 | 小中大

只用一CH 4~20MA模擬量，我覺得102CH的設置值應該是：800E

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

hlq_0815

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

級別: 論壇版主

精華主題: 2 篇
發帖數量: 1894 個
工控威望: 4577 點
下載積分: 7782 分
在線時間: 1498(小時)
注冊時間: 2008-07-03
最后登錄: 2025-10-27
查看hlq_0815的主題 / 回貼

4樓發表于: 2019-11-27 15:18

只看該作者 | 小中大

偏移量不是負50℃才對嗎？

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。
