梯形圖可以插入功能塊。 在ST 里面不知道怎么插入功能塊， 各位大師指點一下。





引用

引用第1樓bnnyygy于2022-05-01 21:35發表的  :
[attachment=267111]  [attachment=267112]  [attachment=267113]  [attachment=267114]

   是我沒說明白   是NJ系列的不是CP系列的。

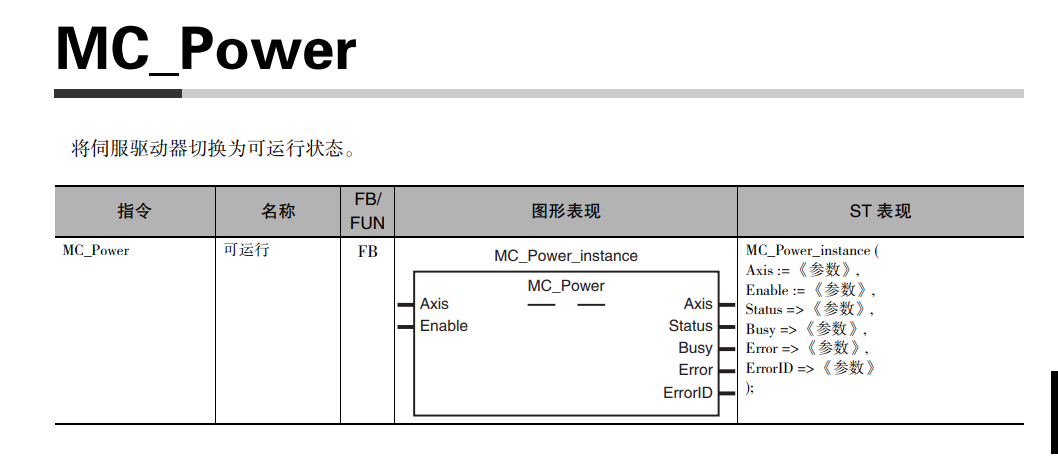

CP，NJ差不多吧，在變量表里建立FB的變量，然后在st里，F(xiàn)B的變量名(輸入1:=參數1，輸入2:=參數2，輸出1=>輸出參數1，輸出2=>輸出參數2)；官方FB有ST方式使用說明

引用

引用第3樓瓜子好大粒于2022-05-02 16:46發表的  :
CP，NJ差不多吧，在變量表里建立FB的變量，然后在st里，F(xiàn)B的變量名(輸入1:=參數1，輸入2:=參數2，輸出1=>輸出參數1，輸出2=>輸出參數2)；官方FB有ST方式使用說明

這一個個參數的寫好麻煩，有直接FB拉出來調用的方式嗎？

你在梯形圖里面拉出來參數也是一個一個添加的，無非就是比較直觀，ST是文本語言，表現形式肯定沒有梯形圖直觀，用在計算賦值等方面比較方便，可以混著用。好多人功能塊是ST寫的，但是調用使用梯形圖

引用

引用第5樓瓜子好大粒于2022-05-03 08:30發表的  :
你在梯形圖里面拉出來參數也是一個一個添加的，無非就是比較直觀，ST是文本語言，表現形式肯定沒有梯形圖直觀，用在計算賦值等方面比較方便，可以混著用。好多人功能塊是ST寫的，但是調用使用梯形圖

沒有類似西門子那里的方式嗎,直接拖FB出來。有點難受，好不方便呀。。。

so esay~

1.創建變量。如t0，類型為TON；

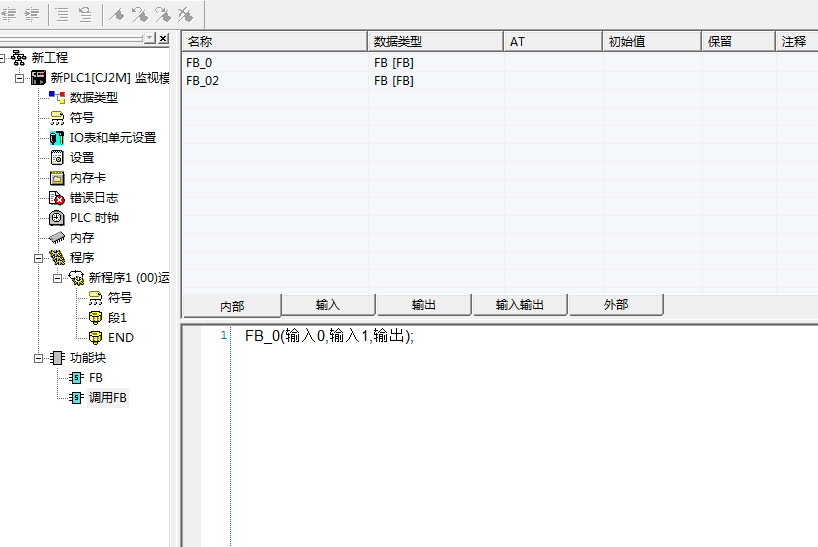

2.ST中輸入。輸入t0(，按TAB鍵，變量實例化直接就出來了(t0后面的半個括號必須在英文半角模式下才會有作用；輸入完半個括號后，鼠標放在變量t0上，也會提示按TAB鍵，點擊鼠標也可以實現變量實例化)；
3.功能塊變量注釋。不使用的功能塊變量可以全部選中，右鍵，選擇注釋。變量就會被注釋掉變成不使用狀態(不使用的變量也可以直接刪除，不影響變量實例化。)。右鍵，選擇取消注釋，變量變?yōu)榭墒褂脿顟B(tài)。

以上，為歐姆龍ST中功能塊實例化方法~
