新買的CQM1不能聯機下載程序,兩端端蓋都安裝好了,DIP開關的3,4,7號ON,電纜安下圖聯接,
CQM1側       PC側
    1               1
         2 --------   2
         3 --------- 3
         9----------5
  4,5短接    4.6短接
            7.8短接
安以上方法操作,只有ALL燈常亮,COMM燈無指示,
再次將電纜的2,3交換試驗也為同樣狀態.

      請指教,先在這謝謝了.

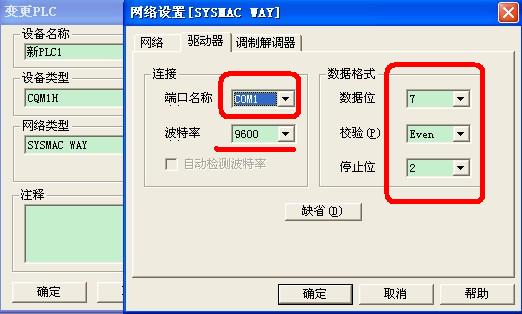

設置如下圖：

謝謝樓上,明天上班再按上圖試試

你的CX-P軟件內的通訊設置正確么?
CQM1H硬件正常么?

謝謝樓上的賜教，能給個軟件正確設置的貼圖嗎，謝謝。

問題解決,硬件問題,換一條到手編器插口的電纜可以聯機,
