同意2樓，相當于前面4個元件常開觸點的并

應該類似于這個吧

lsdsf

發現有些程序經常這么搞的為，有點犯迷糊為

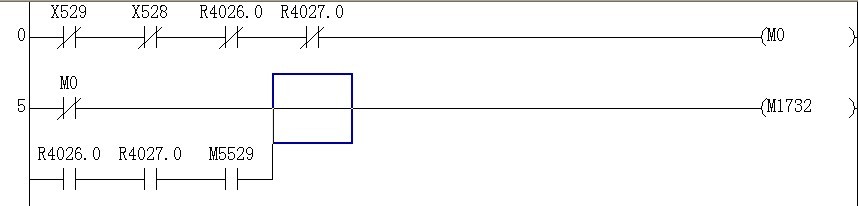

打個比方，這四個條件指令為四個接近開關，它們一字排開在一個氣缸上，當氣缸運動時分別經過這四個開關，你的圖他們都屬于常閉，常閉點體會不到，常開點你就體會到它的優勢當都是常開點時，第一個點ON的狀態，第二個點的ON狀態直到第四個點ON的狀態，在氣缸工作時，四個點ON時都是一閃而過，但ON均被記憶，運算結果取反，條件符合。希望你明白我的意思。

邏輯取反，最基本的法則：/(A+B)=/A*/B
5樓有錯，應該是4個常開并聯

對不起，我說錯了，當成脈沖了呵呵！
