請教：接近開關的輸出是DC24V的負，連接到S7300的DI輸入模塊，接近開關輸出DC24V的負時，S7300的DI輸入模塊的指示燈亮，S7300輸入可以是DC24V的0V?不是S7300輸入只能接受DC24V的正嗎？在同一個S7300系統中，怎么DI輸入模塊有的接受DC24V正，有的接受DC24V負？

a2103

珍愛生命，遠離領導

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 305 個
工控威望: 462 點
下載積分: 1168 分
在線時間: 74(小時)
注冊時間: 2009-01-04
最后登錄: 2015-04-14
查看a2103的主題 / 回貼

1樓發表于: 2012-07-10 10:57

只看該作者 | 小中大

這應該和模塊有關系吧，它有源型和漏行之分吧，具體沒用過，三菱到碰見過。

496968986

就做更好的！

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 83 個
工控威望: 744 點
下載積分: 591 分
在線時間: 142(小時)
注冊時間: 2012-05-16
最后登錄: 2017-07-02
查看496968986的主題 / 回貼

2樓發表于: 2012-07-10 11:09

只看該作者 | 小中大

看看輸入模塊是晶體管源型、還是漏型。

zjutzl

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 114 點
下載積分: 595 分
在線時間: 9(小時)
注冊時間: 2012-06-04
最后登錄: 2013-06-27
查看zjutzl的主題 / 回貼

3樓發表于: 2012-07-10 13:22

只看該作者 | 小中大

進口的西門子產品都是PNP的，國產的有NPN；
S7 300有一個DI模塊是NPN；可以與別的模塊混合組在系統中；
但是沒有一個單獨的300模塊既可以是PNP,和NPN的

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3348 個
工控威望: 3199 點
下載積分: 70748 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-10-25
查看wwcwwc的主題 / 回貼

4樓發表于: 2012-07-10 13:57

只看該作者 | 小中大

這個問題討論過多次，輸入、輸出極性關鍵是看對于模塊本身還是輸入、輸出而言。

不論你如何連接，看能否構成一個完整的閉合回路。

jj7769640

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 96 點
下載積分: 507 分
在線時間: 0(小時)
注冊時間: 2012-04-23
最后登錄: 2012-07-10
查看jj7769640的主題 / 回貼

5樓發表于: 2012-07-10 14:58

只看該作者 | 小中大

樓主太厲害了,謝謝分享!

zjutzl

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 114 點
下載積分: 595 分
在線時間: 9(小時)
注冊時間: 2012-06-04
最后登錄: 2013-06-27
查看zjutzl的主題 / 回貼

6樓發表于: 2012-07-10 17:14

只看該作者 | 小中大

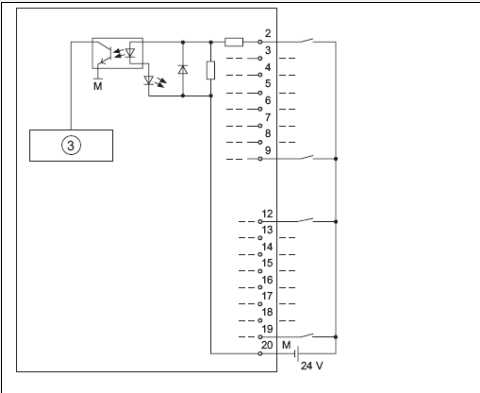

猶如4樓貼的圖；
S7 300系列其輸入的極性都以被定死，不能通過電源正負反接來達到反向；
上圖有一二極管就可以明顯看出；
這點與日系的PLC有明顯的區別；

PS：進口西門子設備都是PNP，且都不允許L,M反接；

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3404 個
工控威望: 21019 點
下載積分: 38738 分
在線時間: 1834(小時)
注冊時間: 2010-01-03
最后登錄: 2025-11-04
查看tkggtdkjpl的主題 / 回貼

7樓發表于: 2012-07-10 18:39

只看該作者 | 小中大

這就是西門子的杯具！
