不錯，以后注意柜子空間應大點以便以后維修。

有觸摸屏和PLC，用不著加那么多溫控表吧！直接集成在觸摸屏里就可以啦

變頻器位置和端子排位置調換下，各電器裝的有點緊密，注意散熱，再在電箱的對角處裝2個風扇散熱
電箱上面再裝條光管，有利維修
第一次配，還算不錯了

如果初裝就不錯了。但是還有很需改進的地方如PLC建議面正文整體布局不合理，控制柜內盡量避免強電斷路器等。

不錯，繼續努力

引用

引用第86樓wanghao于2012-07-23 21:04發表的  :
有觸摸屏和PLC，用不著加那么多溫控表吧！直接集成在觸摸屏里就可以啦

請問你，這個怎么才能集成到觸摸屏里面呀？謝謝·

第一次做到這樣很好，繼續努力慢慢完善。

不錯，支持一下

最好強弱電分開，柜子的東西不能裝的太滿，你這柜子到了現場后，別人就沒辦法給你的柜子接線了，線很難布了

不錯不錯，很好看

俺也是維修電工，單位都是在外面定做，因?yàn)橛嘘P(guān)管理者可以得到回扣，所以也沒有自己安裝控制柜的機會。只做過一次利用現有的控制柜，還到處撿了幾根線槽、控制線都不夠用的，發上來大家看看。
因?yàn)榫�槽太窄塞不進去，有的只能放在外面了，有點亂，這也是俺第一次配。好不容易學點PLC知識因?yàn)闆]有實踐的機會，時間長了也就忘了，呵呵

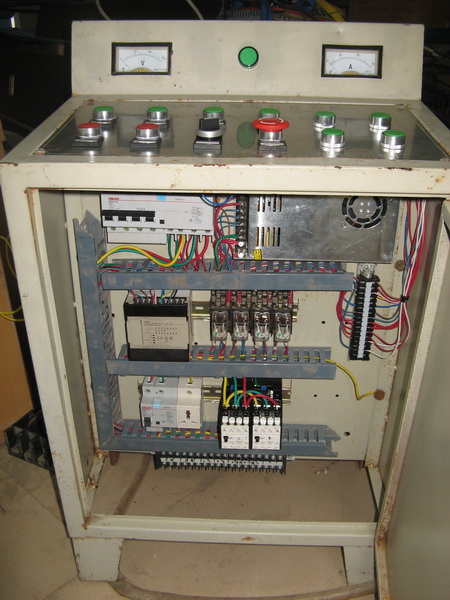

哈哈，謝謝師傅們的指點，這個控制箱是我自己設計自己安裝，還有自己安裝設備自己放線，當然自己拉線接線了，這個控制箱是電鍍線上的。
