被動輪上裝個近接開關的檢測點，邊上安裝個近接開關，然后用PLC計每分鐘近接開關的脈沖（或者頻率），然后和一個值比較，小魚這個值，認為皮帶卡住，大于這個值認為正常。

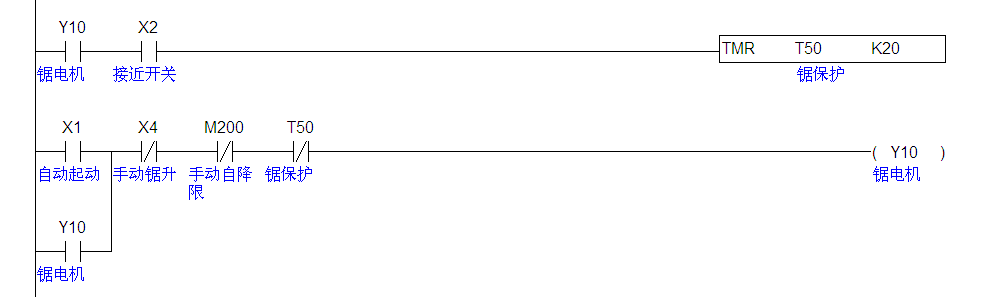

我用過的自動鋸鐵機的斷鋸保護，X2外面接的是常閉，

引用

引用第13樓0760于2013-07-30 17:42發表的  :
我用過的自動鋸鐵機的斷鋸保護

此方案有缺陷，萬一卡在感應開關未接通位置就不報警了（這可能性是很大的）。
應該用X2的常開和常閉各接一個定時器，無論那個定時器發信都報警。至于兩個定時器的時間，要根據感應開關在正常轉速下的通斷時間比來確定。

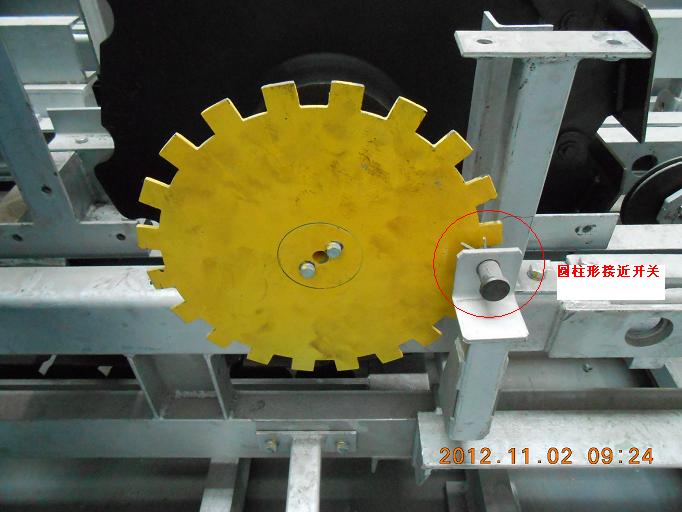

在被動軸上裝一個類似齒輪的東西,隨著被動輪轉動,在用接近開關檢測齒輪的轉動,如果接近開關常滅或常亮,就說明被動軸沒有轉動

在被動軸上加一個類似齒輪一樣的東西，用接近開關來檢測接齒輪是否轉動。但是要在自動運行的時候才有用的話把自動運行點串進去。

同意15樓方法

其實用開關檢測沒保障，原因是那個定時器的時間不好定設，設長了得不到保護，短了容易報錯

感覺還是11樓說的簡單點。直接用傳感器上升沿，超過額定時間視為卡皮帶。

搞得那么麻煩干嘛啊，在從動輪上加裝一個測速發電機+一個驅動電路+繼電器不就解決了嗎。

我們的一個項目，鏈條的被動輪有個碼盤，數脈沖，根據速度判斷脈沖是否符合。

11樓能說詳細點嗎？是怎么實現控制功能的？

11樓、16樓和21樓講的是一個原理。
