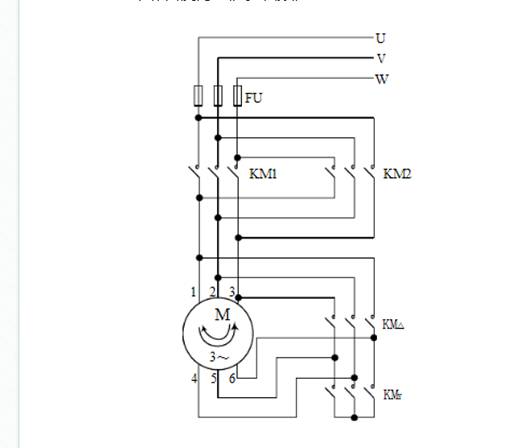

最近剛學PLC，在看有關異步三相電動機“正反可逆星三角形降壓?jiǎn)��?dòng)”的時候，遇到了個疑問，想請教下：如圖，

KM1,KM2用來控制正反轉，KMΔ使電動機三角形連接，KMy使電動機星型連接，問題就在于：如果是在三角形連接下，假如正轉時KM1和KMΔ ABC三相輸入電動機后對應關系是A-A，B-B,C-C，那么當反轉時，KM2和KMΔ輸入到電機同一路的三相對應關系就不是A-A,B-B,C-C,而可能是A-A，B-C,C-B,換句話說就是某兩相發生短路！表示目前還是不能理解！求指點

當KM1和KM2切換相序時三角形接觸器并未變化，電機的三角形接法并未受切換相序影響，怎么會短路呢？也就是說切換相序時電機內部三角形接法跟原來一樣不會短路。

謝謝，現在懂了

何來短路呀
