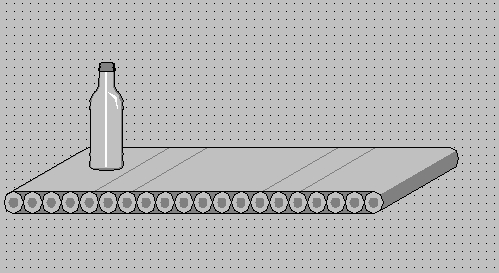

wincc flexible組態傳輸帶傳輸帶運行畫面如何實現 ,就是組態傳輸帶自身運轉

就是讓傳輸帶上的瓶子接二連三的向右運行

我認為這樣你可以試試，就是將瓶子做若干個放在皮帶上面，然后用可見性組態瓶子的變量，這樣當開關檢測到在皮帶上面有瓶子移動，激活一個。當瓶子到達皮帶終點，取消一個。

記得本站有分享的是小車移動的例子程序，可以借鑒參考一下。用的也是上面wwcwwc版主的思路。

我這有段視頻，是體現了傳輸帶內部輪子的那個黑點交替輪流，能夠直接看到傳輸帶的運轉，但就是不知道怎么設置的

這個照片是從視頻中截下來的，傳輸帶輪子上的黑點交替，可以很直觀的看清傳輸帶的運轉

二種方法：
1）像做指示燈那樣將你需要的黑點做組態，當皮帶運行時這個黑點就交替閃。閃的動作需要在程序中進行。
2）將需要的黑點做可見性組態，當皮帶運行時黑點就交替閃，閃的程序還是在程序內部做。
其中這些黑點的組態地址是一樣的。

可以讓傳動帶上的黑線按照一定的橫坐標移動，傳動帶一運行  黑線的橫坐標就計算，不運行 就保持在當前計算的坐標值就可以。這樣就可以看到傳動帶的動作了
