1、已經用兩臺電腦嘗試過了。

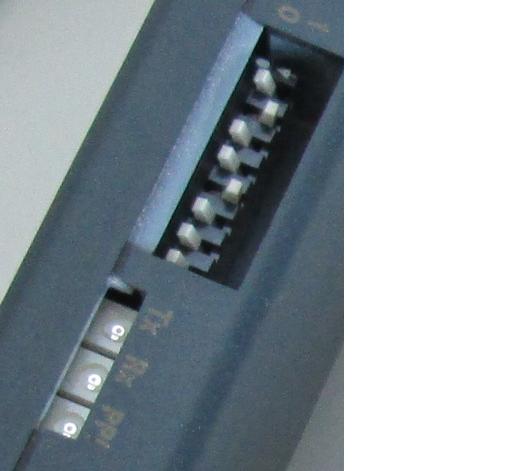

2、 請問電纜燈怎么閃爍正常？
3、設備管理器/硬件里面的端口無論是否插電纜，始終有，并沒有像有的網友講，插上電纜會新出來一個com口

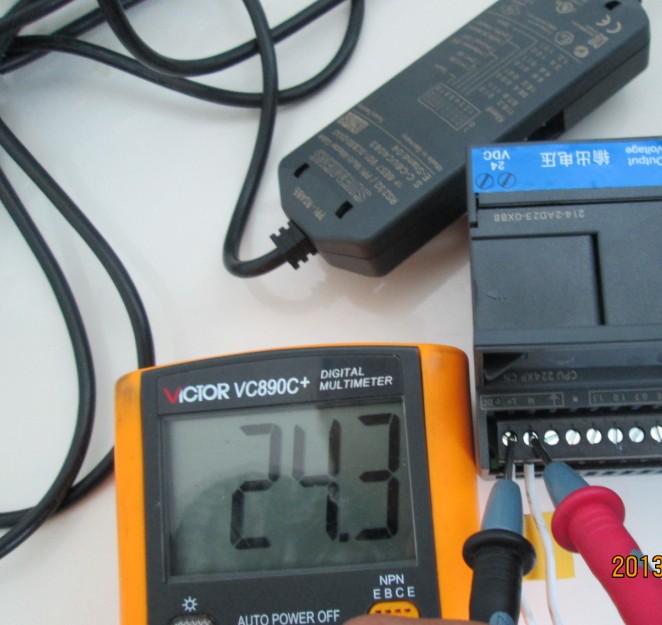

這是PLC供電，和傳感器輸出端電壓

這個是供電部分 是用一個控制變壓器，一個整流橋，因為整流電壓達到32.5VDC，所以并了一個10k的電位器，這時給PLC供電電壓如上邊圖片24.3VDC.

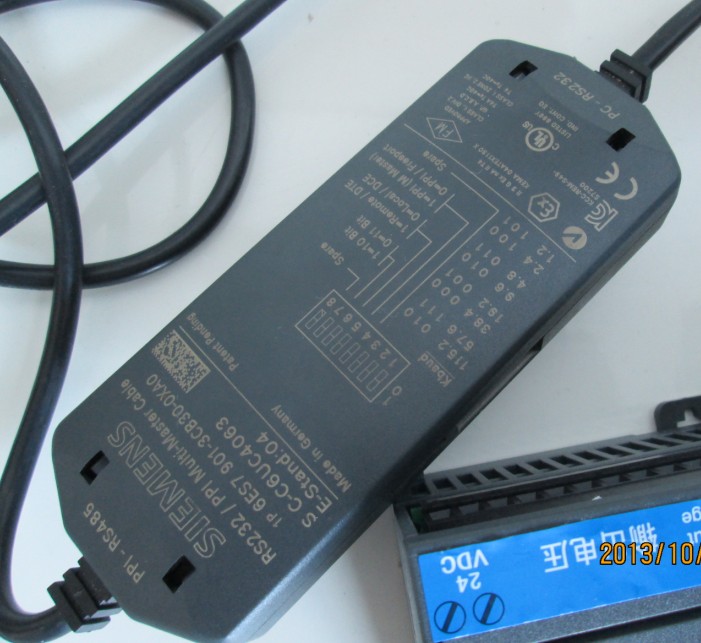

誰用過這種電纜，新手請教，這個是山寨的電纜嗎？

好像僅5#撥碼開關置ON，自動搜索波特率就可以

引用

引用第5樓binbin1981于2013-10-26 19:26發表的  :
好像僅5#撥碼開關置ON，自動搜索波特率就可以

你說這兩點，我都試過了，謝謝！  我那個電纜上燈始終沒亮，能不能判斷電纜是壞的？
***PLC和電纜都是全新的***

你的plc連線是USB口接在電腦上的，還是9針com口接在電腦上的。

插上電腦，鏈接PLC，則PPI的電源指示燈會亮，電腦和PLC交換數據后，收發指示燈亮。
帶撥碼開關，應該是PC-PPI的，記得西門子的USB-PPI的線是不帶撥碼開關的。

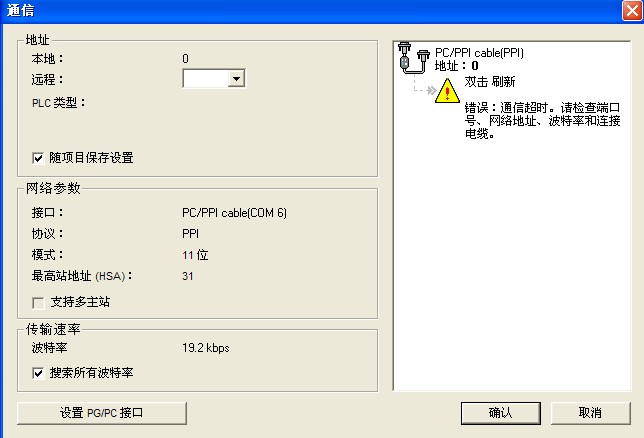

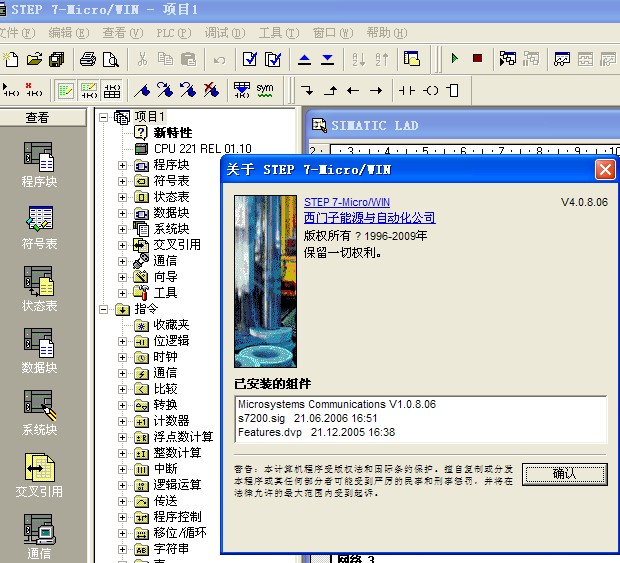

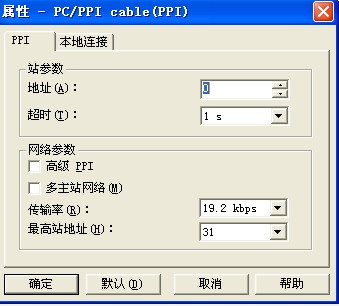

軟件這個版本無任何問題，上傳你的PC/PG的通訊參數設置。你設置的是COM1，而編程軟件里面顯示的是COM6，不可能通訊上的。

感謝各位，是電纜壞了，換了一根電纜就連上了。
謝謝大家！
