輸入
起動按鈕SB1：0.00
停止按鈕SB2：0.01
A：0.02
B：0.03
C：0.04
D：0.05
        輸出
M1：10.04
M2：10.05
M3：10.06
M4：10.07
　　按下啟動按鈕后，設備才可運轉，之后當按下A時，A燈與M1同時亮，2秒后，A與M1都滅，M2亮；再2秒后，M2滅M3；再2秒后，M3滅，M4亮；當按下B，C，或D時，順序分別為M2-M3-M4，M3-M4，M4，間隔均為2秒，試驗過程中，當按下關閉按鈕時，會立刻停止，所有燈全滅，且再按A,B,C,D時無反應，需按啟動按鈕啟動后才可運作。

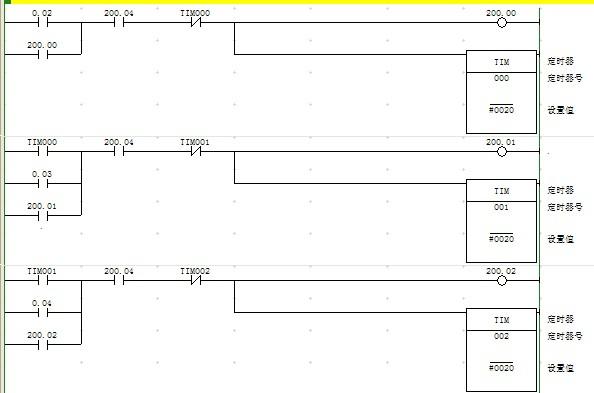

梯形圖還有

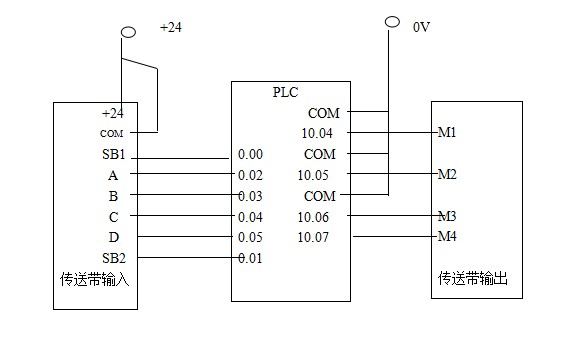

下面是接線圖

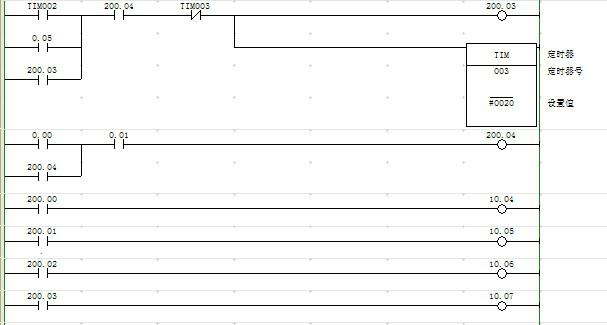

梯形圖的最后一部分怎么理解誰解釋下好嗎

控制要求
　　A,B,C,D四個傳送帶上，任意一個傳送帶上放上重物后，都會按順序逐個傳送到D帶再結束，四個傳送帶工作時相應的M1，M2，M3，M4燈要同步亮

我不明白TIM000長閉被定時器給斷開了。怎么下一步的TIM000長開怎么接通的？

這是什么電器原件啊，有這功能

就是說定時器的常開和常閉是互鎖的嗎？

手冊看下，那上面有定時器的說明的。

跑馬燈的循環例子1~8順序亮，再反過來滅，每次只有一個燈亮！也許對你有參考價值！

SFT指令的應用_位移位.rar (5 K) 下载次数:35

PLC程序有順序的。那個停止要到下次掃描才執行的。
