樓主發表于: 2014-01-13 21:57

只看樓主 | 小中大

圖片：

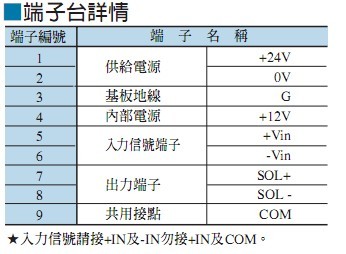

　　這個比例閥有9個端子，詳看圖．我可以只接24V輸入兩根線，然后控制信號＋VIN和-VIN來控制比例閥嗎？控制信號是０－－１０V沒錯吧．第一次接比例閥，怕搞錯了損壞東西，請各位大哥多多指教．

附件：

AMN-D-20T.pdf (936 K) 下載次數:92

附件：

EBG 01.pdf (777 K) 下載次數:69

lqbzlqbz

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 931 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的主題 / 回貼

1樓發表于: 2014-01-14 00:22

只看該作者 | 小中大

沒錯，放心用吧。

dujiang100

我是一只小小鳥

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 426 個
工控威望: 642 點
下載積分: 1895 分
在線時間: 243(小時)
注冊時間: 2011-03-11
最后登錄: 2024-05-22
查看dujiang100的主題 / 回貼

2樓發表于: 2014-01-14 17:22

只看該作者 | 小中大

更多兄弟的意見呢

jianglin

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 105 個
工控威望: 154 點
下載積分: 1574 分
在線時間: 25(小時)
注冊時間: 2011-03-17
最后登錄: 2024-11-13
查看jianglin的主題 / 回貼

3樓發表于: 2014-01-15 16:23

只看該作者 | 小中大

對，不錯，就是這樣的

dujiang100

我是一只小小鳥

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 426 個
工控威望: 642 點
下載積分: 1895 分
在線時間: 243(小時)
注冊時間: 2011-03-11
最后登錄: 2024-05-22
查看dujiang100的主題 / 回貼

4樓發表于: 2014-01-15 19:46

只看該作者 | 小中大

圖中是放大板接線圖．接到閥上只接SOL+和SOL-這兩根吧．

dujiang100

我是一只小小鳥

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 426 個
工控威望: 642 點
下載積分: 1895 分
在線時間: 243(小時)
注冊時間: 2011-03-11
最后登錄: 2024-05-22
查看dujiang100的主題 / 回貼

5樓發表于: 2014-01-17 15:33

只看該作者 | 小中大

何工控學

勵志竭精

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 596 個
工控威望: 905 點
下載積分: 13622 分
在線時間: 507(小時)
注冊時間: 2012-10-26
最后登錄: 2025-08-08
查看何工控學的主題 / 回貼

6樓發表于: 2014-01-17 17:09

只看該作者 | 小中大

想問一下出力是不是返饋信號

dujiang100

我是一只小小鳥

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 426 個
工控威望: 642 點
下載積分: 1895 分
在線時間: 243(小時)
注冊時間: 2011-03-11
最后登錄: 2024-05-22
查看dujiang100的主題 / 回貼

7樓發表于: 2014-01-18 07:56

只看該作者 | 小中大

出力是接到比例閥上去吧,不然的話....比例閥接什么線呢....

19840803

肥仔米

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 505 個
工控威望: 625 點
下載積分: 38496 分
在線時間: 514(小時)
注冊時間: 2007-12-27
最后登錄: 2024-05-29
查看19840803的主題 / 回貼

8樓發表于: 2014-01-18 08:13

只看該作者 | 小中大

可以把整本的選型手冊上傳嗎

dujiang100

我是一只小小鳥

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 426 個
工控威望: 642 點
下載積分: 1895 分
在線時間: 243(小時)
注冊時間: 2011-03-11
最后登錄: 2024-05-22
查看dujiang100的主題 / 回貼

9樓發表于: 2014-01-21 10:58

只看該作者 | 小中大

買來就沒有整本的說明書。只有這點資料。

dujiang100

我是一只小小鳥

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 426 個
工控威望: 642 點
下載積分: 1895 分
在線時間: 243(小時)
注冊時間: 2011-03-11
最后登錄: 2024-05-22
查看dujiang100的主題 / 回貼

10樓發表于: 2014-01-21 11:01

只看該作者 | 小中大

問題來了，我接線是1-2號接24V，5-6號接PLC 0-10V模擬量信號輸入，7-8號接輸出到比例閥。輸入信號和電源都沒有問題，為什么7-8號沒有電壓輸出來？求大神來幫助。

在線坐等啊

jiaogeishui

我是楊利勇

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 271 個
工控威望: 479 點
下載積分: 1109 分
在線時間: 168(小時)
注冊時間: 2010-08-19
最后登錄: 2025-09-19
查看jiaogeishui的主題 / 回貼

11樓發表于: 2014-01-21 11:54

只看該作者 | 小中大

比例閥都有參數設置的，好像是P1,P2你試試設置這2個參數
