樓主發表于: 2014-05-10 14:40

只看樓主 | 小中大

三菱pl c本身已提供24伏電源，傳感器少，控制設備距離近可利用自帶電源。問題是傳感器多，控制設備距離遠（如電鍍生產線近100米），利用自帶電源明顯容量不足，這時就要外加電力供應器，求電力供應器電源怎樣與PLC（X輸入端）并行工作，懇請大師們指教，能給接線圖更好，謝謝大家。

tyjksd3535

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8312 個
工控威望: 10446 點
下載積分: 21255 分
在線時間: 3124(小時)
注冊時間: 2007-03-01
最后登錄: 2025-09-02
查看guochunyi的主題 / 回貼

1樓發表于: 2014-05-10 17:19

只看該作者 | 小中大

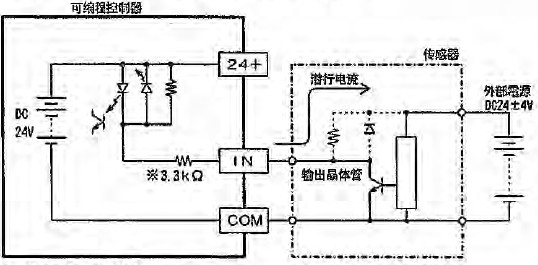

在PLC的FX手冊上，就直接有這個接線圖的。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

wanghao

不積跬步，無以至千里

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 1318 點
下載積分: 954 分
在線時間: 254(小時)
注冊時間: 2009-12-28
最后登錄: 2024-05-23
查看wanghao的主題 / 回貼

2樓發表于: 2014-05-10 22:46

只看該作者 | 小中大

共陰極就行啦。

tyjksd3535

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 77 個
工控威望: 218 點
下載積分: 4253 分
在線時間: 145(小時)
注冊時間: 2014-03-21
最后登錄: 2020-03-24
查看tyjksd3535的主題 / 回貼

3樓發表于: 2014-05-11 00:41

只看該作者 | 小中大

謝謝你們辛苦了

tyjksd3535

kaiyuan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 158 點
下載積分: 716 分
在線時間: 37(小時)
注冊時間: 2014-05-05
最后登錄: 2014-08-11
查看kaiyuan的主題 / 回貼

4樓發表于: 2014-05-11 11:35

只看該作者 | 小中大

共COM端

wujiang123

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 125 點
下載積分: 935 分
在線時間: 24(小時)
注冊時間: 2014-05-11
最后登錄: 2016-02-23
查看wujiang123的主題 / 回貼

5樓發表于: 2014-05-11 19:04

只看該作者 | 小中大

有兩種辦法：1、傳感器接外加電源，再用24V中間繼電器的通斷點轉給PLC輸入點。
2、就是共負極，切記正極不能共用。

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1234 個
工控威望: 3554 點
下載積分: 852 分
在線時間: 461(小時)
注冊時間: 2010-08-24
最后登錄: 2025-08-30
查看niningtt的主題 / 回貼

6樓發表于: 2014-05-11 20:41

只看該作者 | 小中大

首先你確定你的傳感器是NPN集電極開路輸出的或者是繼電器觸點的。否則只能用中繼轉了

tyjksd3535

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 77 個
工控威望: 218 點
下載積分: 4253 分
在線時間: 145(小時)
注冊時間: 2014-03-21
最后登錄: 2020-03-24
查看tyjksd3535的主題 / 回貼

7樓發表于: 2014-05-11 23:50

只看該作者 | 小中大

謝謝大家，好樣的

tyjksd3535

ymr78419972

宿命的輪回注定了要讓我們?nèi)プ分鹉切╇y以企及卻又十分向往的美麗

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 587 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2024-11-16
查看ymr78419972的主題 / 回貼

8樓發表于: 2014-05-13 22:11

只看該作者 | 小中大

相對于FX3U來講，S/S接的正負自己定，不要接PLC本身的電源。外接電源很容易的，傳感器多，離的遠，用外接電源都是正規做法。

山河今仍在，壯志在何方？

chinazhu6666

嚴謹求實

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 362 個
工控威望: 6119 點
下載積分: 2909 分
在線時間: 132(小時)
注冊時間: 2011-12-16
最后登錄: 2018-05-07
查看chinazhu6666的主題 / 回貼

9樓發表于: 2014-05-14 08:32

只看該作者 | 小中大

傳感器多最好外接24V電源，不要使用PLC內部電源，5樓基本上說清楚了。

QQ76214024

tyjksd3535

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 77 個
工控威望: 218 點
下載積分: 4253 分
在線時間: 145(小時)
注冊時間: 2014-03-21
最后登錄: 2020-03-24
查看tyjksd3535的主題 / 回貼

10樓發表于: 2014-05-17 23:16

只看該作者 | 小中大

我有收獲了，謝謝大家。

tyjksd3535

王猛1981

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 221 點
下載積分: 491 分
在線時間: 55(小時)
注冊時間: 2009-05-02
最后登錄: 2025-05-04
查看王猛1981的主題 / 回貼

11樓發表于: 2014-05-18 06:50

只看該作者 | 小中大

不懂，來學習一下！
