大家好，我是小白！
請問一下手提通過網線連接到富士觸摸屏怎么一點反應都沒，下載屏幕程序要怎么設置

引用

引用樓主亓攸立于2017-11-30 10:10發表的 富士觸摸屏，求大神進來！ :
大家好，我是小白！
請問一下手提通過網線連接到富士觸摸屏怎么一點反應都沒，下載屏幕程序要怎么設置

你需要設置你的觸摸屏的IP地址，子網掩碼等參數。

在富士電機的參考手冊的附錄中有詳細步驟，不要問參考手冊，因?yàn)槟惆惭b軟件后在幫助下就有參考手冊。

Good Luck~

好的，我先試下

軟件上面已經設好了，但還是不行，是不是觸摸屏硬件也要設的呢

一插網線，屏幕就黑屏了，網絡不通

引用

引用第4樓亓攸立于2017-11-30 11:15發表的  :
一插網線，屏幕就黑屏了，網絡不通

您需要確認你插入的是以太網接口，而不是標有MJ1，MJ2的串口。

可以了，通訊線問題，不可以直接連網線，要串口+專用線

新問題怎么解決

引用

引用第8樓亓攸立于2017-11-30 13:25發表的  :
新問題怎么解決

您的這一款似乎沒有以太網的功能。

因此請您備好UG00C-T（針對富士UG系列）或V-CP（針對HAKKO的V6系列）線纜，它們是同一條線，因此你只需要備一條就可以了。

然后將上述線纜的RJ45端子插入你觸摸屏的MJ1口，9針串口的一頭接入你的PC上的RS232串口。

最后在你的軟件中通訊設置中選擇串口并設定通訊波特率，然后選擇PC<-進行上載，上載過程中可能需要按SYS+F1鍵切到系統頁面。

Good Luck~

嗯嗯，線路問題明白了，謝謝！

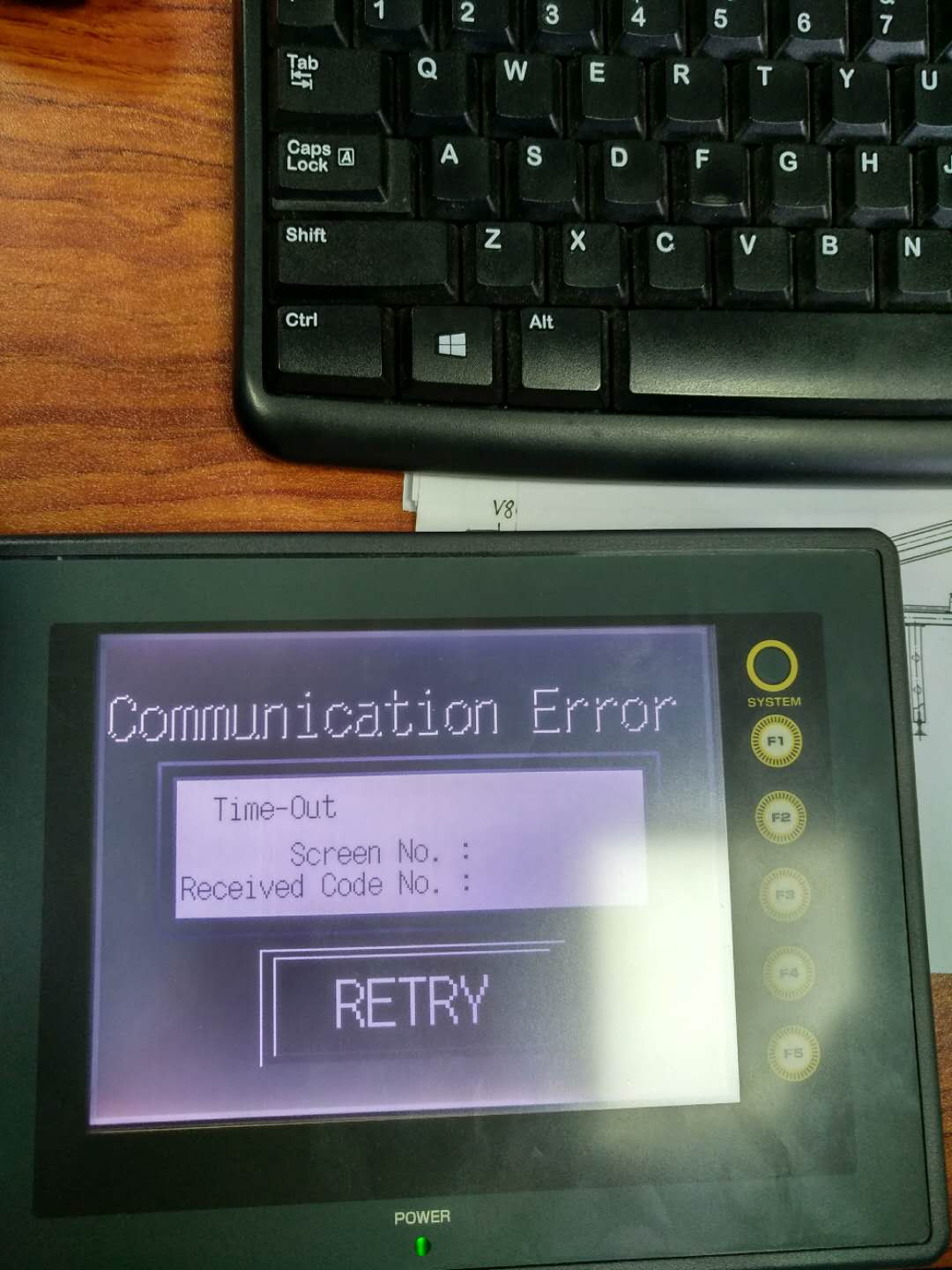

但現在電腦下載界面程序到觸摸屏之后，就出現圖片那個界面了，不知道怎么解決

引用

引用第10樓亓攸立于2017-11-30 14:33發表的  :
嗯嗯，線路問題明白了，謝謝！
但現在電腦下載界面程序到觸摸屏之后，就出現圖片那個界面了，不知道怎么解決

請您連接您項目中設定的通訊，例如通訊對象是PLC，請連接PLC………………


Good Luck~
