如果機械手需要以指定的速度在水平面圓弧運動  我如何能夠在運動的過程中實現機械手的上下運動   請教大神！！

大概的運動軌跡就是需要像波浪一樣 圍繞著一個圓 上下運動 然后最重要的是在水平切線上的方向速度要相同

就是控制X Y軸以圓的軌跡運動  Z軸上下運動 這種要如何實現呢

機械手的最基本特點就是能夠多軸聯動，涉及復雜的算法控制，所以多數情況我們只是拿來用而已，不會去攪這趟水

螺紋

三軸螺旋插補

是可以的親，如果你想了解得更清楚點，可以去廣州銘業電子官網查看資料，里面很多相關的資料哦

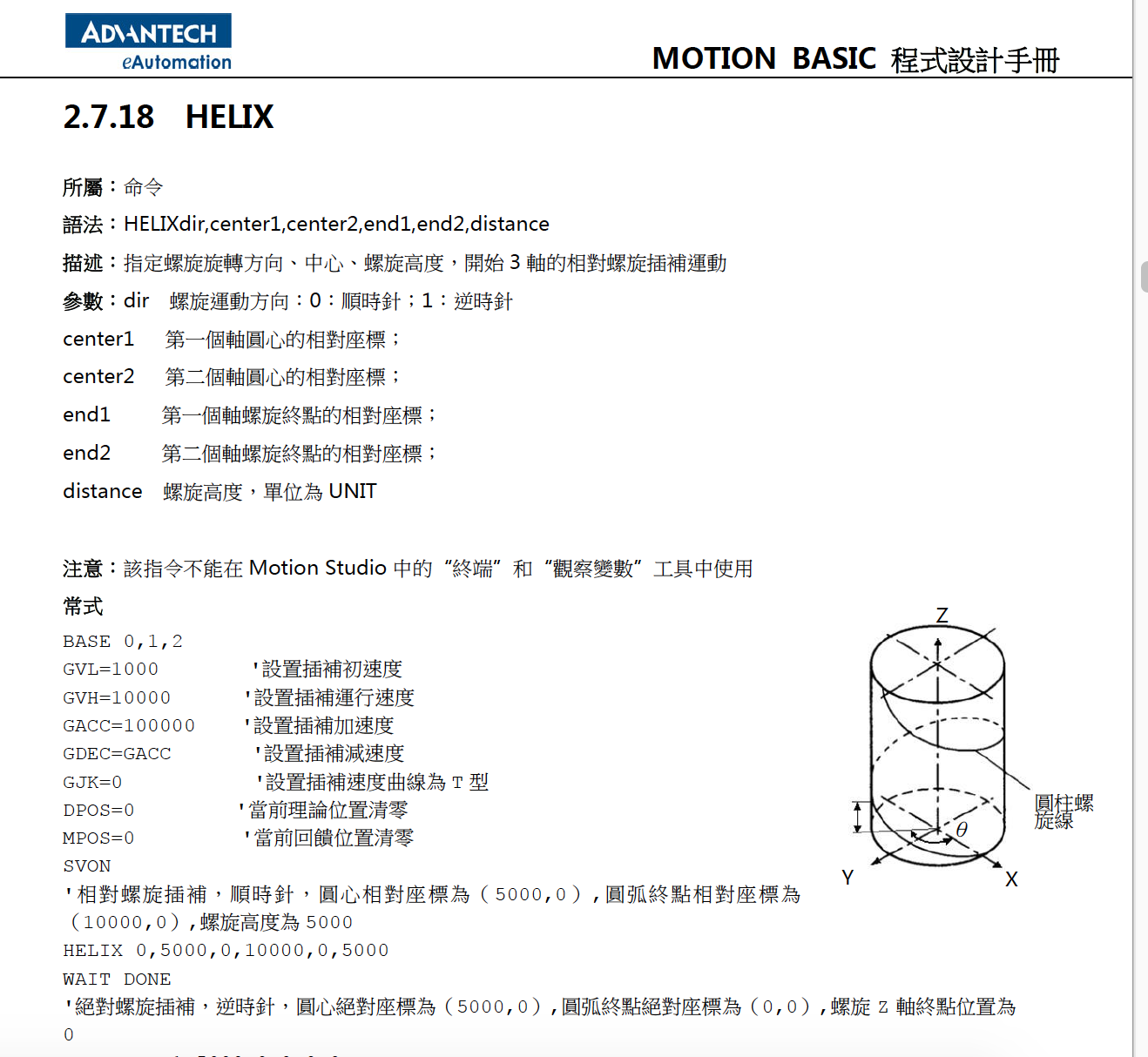

有考慮PC-Based控制器嗎？ 研華控制器實現這個功能很簡單, 應該就10幾行指令。給您參考

PATHBEGIN                                        '路徑開始
HELIX    第1段圓弧 ＋ Z上位移           '第1段螺旋插補
HELIX    第2段圓弧 ＋ Z下位移           '第2段螺旋插補
HELIX    第3段圓弧 ＋ Z上位移           '第3段螺旋插補
.....
PATHEND

引用

引用第1樓a853257792于2018-07-17 21:43發表的  :
大概的運動軌跡就是需要像波浪一樣 圍繞著一個圓 上下運動 然后最重要的是在水平切線上的方向速度要相同

就是控制X Y軸以圓的軌跡運動  Z軸上下運動 這種要如何實現呢
