工控人家園 綜合討論 三個圖那個規范，那種畫法正確

wangfuwang

下崗農民

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 523 個
工控威望: 1000 點
下載積分: 2151 分
在線時間: 233(小時)
注冊時間: 2007-09-06
最后登錄: 2025-07-12
查看wangfuwang的主題 / 回貼

樓主發表于: 2018-12-03 17:36

只看樓主 | 小中大

圖片：

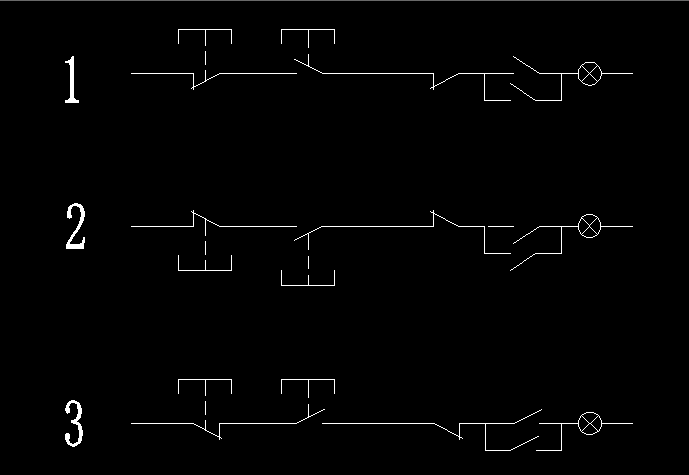

圖1是我自學畫法，沒經過專業學習也不知對不對。圖2畫法是我看到中鐵局出的圖，常開符號斜口向下面，啟停按扭也在下面，包括中鐵教科書也是這樣的。圖3 是在網上看到的動觸接點調過來。請問各位大師控制電路設計有什么標準規范，如開關符號的連接，靜動觸點那邊放在前面，或者常開常閉開關向下還是向上。謝謝各位大師了

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1697 個
工控威望: 7126 點
下載積分: 41476 分
在線時間: 954(小時)
注冊時間: 2009-11-16
最后登錄: 2025-08-28
查看honggun的主題 / 回貼

1樓發表于: 2018-12-03 18:34

只看該作者 | 小中大

第三個好些

工控最強王者

世上無難事，只怕有心人

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 91 個
工控威望: 232 點
下載積分: 2123 分
在線時間: 85(小時)
注冊時間: 2018-10-26
最后登錄: 2025-05-05
查看工控最強王者的主題 / 回貼

2樓發表于: 2018-12-03 18:41

只看該作者 | 小中大

電氣設計用第二個，開關狀態都是處于自然安全狀態

jxjalwf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 179 個
工控威望: 287 點
下載積分: 5962 分
在線時間: 602(小時)
注冊時間: 2015-11-09
最后登錄: 2025-08-26
查看jxjalwf的主題 / 回貼

3樓發表于: 2018-12-03 18:43

只看該作者 | 小中大

等二個是看反了吧？會不會是拿反了圖紙？

f118

牛仔布染整電氣，專業改造安裝束狀染色機，門富士設備QQ154

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 723 個
工控威望: 679 點
下載積分: 1740 分
在線時間: 285(小時)
注冊時間: 2007-10-08
最后登錄: 2025-02-08
查看f118的主題 / 回貼

4樓發表于: 2018-12-03 21:54

只看該作者 | 小中大

要看你用啥畫圖軟件了！

很高興認識你，我專搞牛仔染整電氣，QQ1546974454，希望多來交流��！

最遠是多遠

高調做事，低調做人

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 416 個
工控威望: 534 點
下載積分: 17007 分
在線時間: 331(小時)
注冊時間: 2015-07-05
最后登錄: 2022-10-09
查看最遠是多遠的主題 / 回貼

5樓發表于: 2018-12-03 22:23

只看該作者 | 小中大

見過的電路圖基本是第2種，但是要立起來，不是平躺的。

靜夜思飄

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 233 點
下載積分: 2500 分
在線時間: 74(小時)
注冊時間: 2017-03-09
最后登錄: 2022-06-28
查看靜夜思飄的主題 / 回貼

6樓發表于: 2018-12-04 08:43

只看該作者 | 小中大

平躺第一種，立式第二種，第三種錯誤，為什么錯誤就想想閘刀開關的接法。

xghjiayou

xghjiayou

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 299 個
工控威望: 4144 點
下載積分: 35964 分
在線時間: 658(小時)
注冊時間: 2009-06-25
最后登錄: 2025-08-26
查看xghjiayou的主題 / 回貼

7樓發表于: 2018-12-04 10:22

只看該作者 | 小中大

同意第1種，看起來比較順眼。

zhuwanfang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 164 點
下載積分: 5604 分
在線時間: 98(小時)
注冊時間: 2011-05-08
最后登錄: 2025-07-18
查看zhuwanfang的主題 / 回貼

8樓發表于: 2018-12-04 10:44

只看該作者 | 小中大

第2種

好久不見啦

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 281 個
工控威望: 429 點
下載積分: 7177 分
在線時間: 175(小時)
注冊時間: 2018-04-30
最后登錄: 2020-05-21
查看好久不見啦的主題 / 回貼

9樓發表于: 2018-12-04 11:28

只看該作者 | 小中大

第二個規范，但是看著別扭。按鈕從下往上按，大家怎么看。

樓主留言：

第二種方法是中鐵十二局出的，鐵路電氣圖樣，包括中鐵發給我們的學習書也是這樣畫

zhouyiamor

學無止境，共同進步！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 213 點
下載積分: 53150 分
在線時間: 91(小時)
注冊時間: 2014-08-28
最后登錄: 2024-12-26
查看zhouyiamor的主題 / 回貼

10樓發表于: 2018-12-04 11:39

只看該作者 | 小中大

我記得國標電路圖符號，如果是上下畫，就是左邊開口是常開，右邊常閉。就是圖2立起來的樣子。

如果是水平畫，上邊是常開，下面是常閉。就是圖1的樣子。

本帖最近評分記錄：

下載積分:+5(最遠是多遠) 感謝分享！

zqszk123

集百家之所長，融百家之所思，揚百家之所名！

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 246 個
工控威望: 1067 點
下載積分: 585 分
在線時間: 123(小時)
注冊時間: 2018-06-19
最后登錄: 2023-04-03
查看zqszk123的主題 / 回貼

11樓發表于: 2018-12-04 12:36

只看該作者 | 小中大

2
