威綸觸摸屏MT506MV， 和臺達DVP-32EC通訊不上。
搞了一上午也沒弄明白怎么回事，只好向萬能的家園求助了。

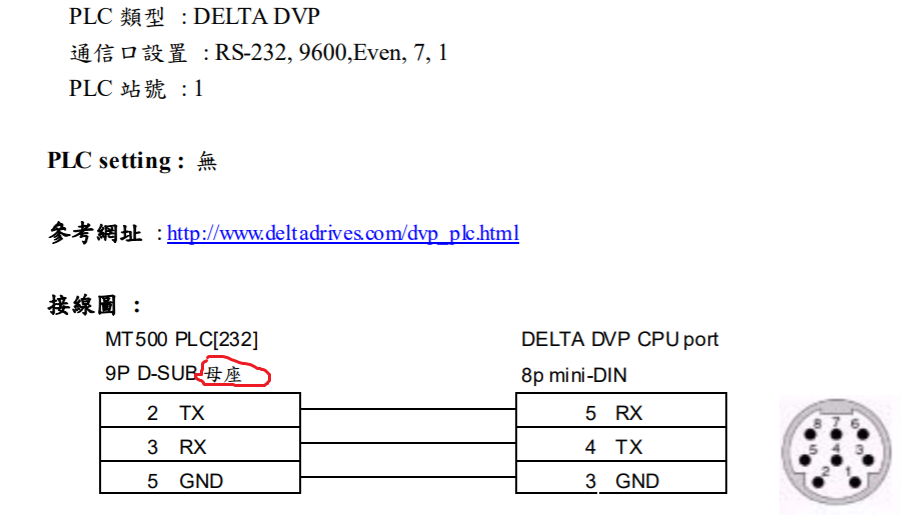

通訊線是按威綸手冊接的線。

MT500-------DVP
          2 ------5
          3-------4
          5-------3
  其余設置在附件圖片上

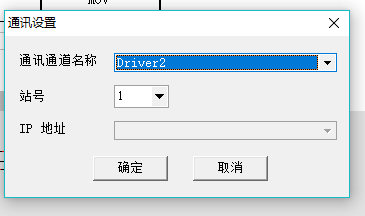

圖1： 是威綸的系統參數設定。

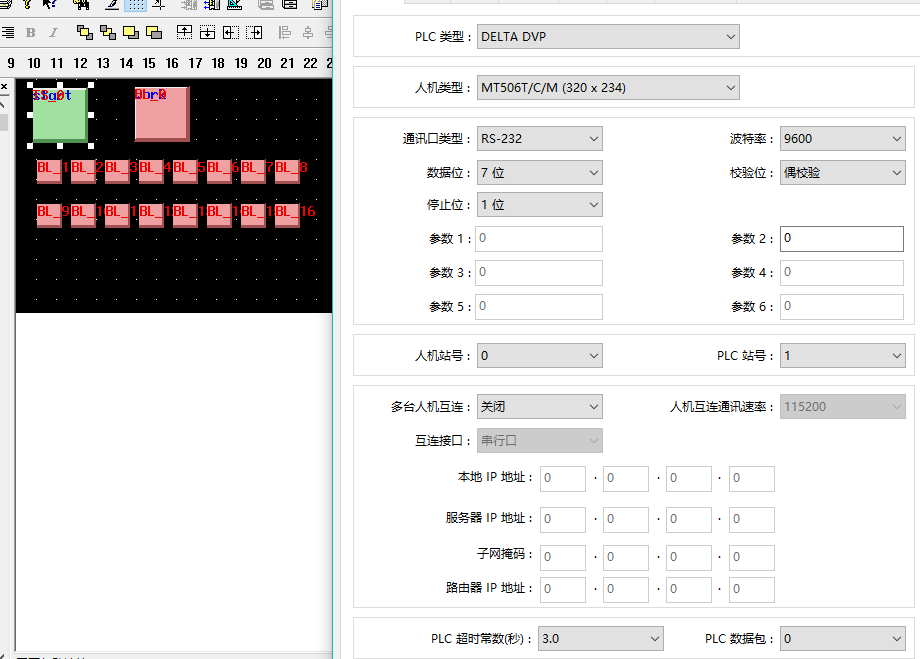

圖2，圖3 是臺達PLC通訊,和下載程序時的通訊口設定。
下面是實驗用的，請幫我看看，是不是設置的問題
請路過的高手指點一二。
謝謝！

看起來都正常, HMI 9 PING 接頭是接在母座上的嗎

感謝樓上兄弟回帖。
是的通訊接線線沒問題的。測試過了。
站號換了幾次，0號站,1號站-------0號站,0號站也不行。
應該是win10電腦不兼容問題。
因為今天試了一遍：
1  觸屏畫面下載完，再上傳到電腦上來，軟件打不開，提示win10系統不是32位的。需
    要咨詢廠家是否有64位觸摸屏軟件，-----官網看了看，軟件只有那一種。
2  觸屏畫面下載完，觸摸屏上位元件不顯示。（不知是不是沒通訊上的原因）但是在
    觸摸屏幕左上角那個開關位置的時候，能和實際使用一樣，開關位元件的位置會發
   出觸摸到的聲音

   我現在是，不知道怎么辦了。

引用

引用第3樓xingzb2于2019-09-27 21:42發表的  :
感謝樓上兄弟回帖。
是的通訊接線線沒問題的。測試過了。
站號換了幾次，0號站,1號站-------0號站,0號站也不行。
應該是win10電腦不兼容問題。
因為今天試了一遍：
.......

兄弟，別用臺達的東西了，真的有的時候出了問題都不知道怎么弄。打個官方技術電話還要轉接，我要轉接打給你干嗎?我直接打給懂的人不就行了，耽誤工夫。同樣的通訊線B2的伺服好用，A2的不能用問銷售那邊說，哎呀軟件又不是我做的，線也不是我做的，我也沒辦法啊，你自己想想辦法。還有DTE的溫控儀隨模塊附帶的說明書通訊地址居然是錯的。同一批過來的同規格B2伺服，底部金屬散熱板居然不一樣厚。這就是臺達的東西，不是我想噴臺達不好，真的就這東西，這態度，在這個行業競爭這么激烈，同樣的東西拼的是服務了。

引用

引用第3樓xingzb2于2019-09-27 21:42發表的  :
感謝樓上兄弟回帖。
是的通訊接線線沒問題的。測試過了。
站號換了幾次，0號站,1號站-------0號站,0號站也不行。
應該是win10電腦不兼容問題。
因為今天試了一遍：
.......

也有可能是HMI通訊9P接頭壞了,或是臺達的接頭,之前有遇過換個HMI就好了
威綸MT506MV這款是舊款的了,我現在用的MT8071iE(iE系列)在WIN10使用下沒問題

感謝4樓，5樓回帖，這幾天沒登網站。
已經更換觸摸屏。
現在挺反感臺達，因為客服態度不咋地。
現在選型，已經避開了臺達。

我的一個同型號觸摸屏下載程序每次寫到一半就報通訊超時  用的win10系統裝的e5002.7.4版本  誰遇到過類似的問題沒

應該是通訊問題
