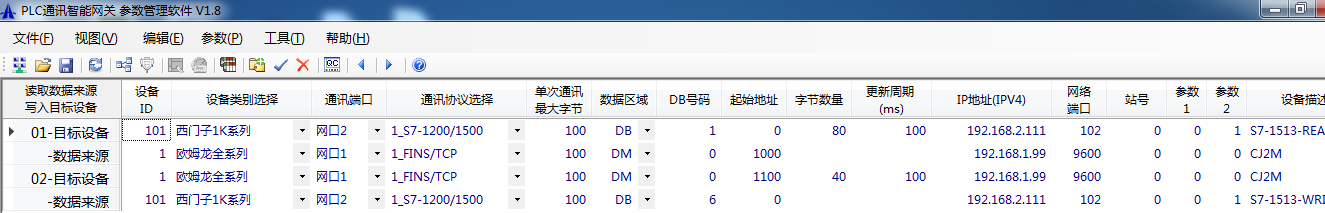

西門子S7-1513和歐姆龍的CJ2M之間通訊，采用一個IGT-DSER智能網關模塊來完成PLC之間的通訊任務。西門子PLC從歐姆龍PLC讀取DM1000開始的40個字，到DB1.DBB0開始的80個字節；同時通過DB6.DBB0開始的40字節寫入到歐姆龍DM1100開始的20個字。 配置的數據交互地址，如下圖：


        設置完成后下載，重啟動網關，讀取參數，如果有異常，會顯示異常的錯誤號碼和原因，同時錯誤的那行指令的背景色為紅色，如果工作狀態正常，也會有提示。
        詳細案例：https://www.aihe-tech.com/nd.jsp?id=26#_jcp=1
        資料下載： 不同品牌PLC之間通訊案例.rar (3136 K) 下载次数:107

引用

引用第1樓autoctrl于2022-08-15 10:49發表的  :
兩臺PLC分別做了哪些設置？

歐姆龍主要設置FINSTCP相關，包括IP地址、網絡端口、FINS節點；

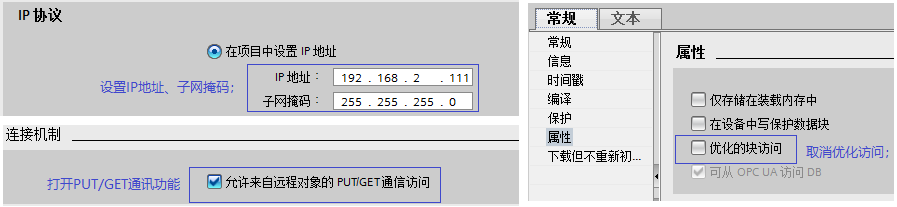

西門子設置如下圖：

支持幾臺PLC通訊？能不能跨網段通訊？
