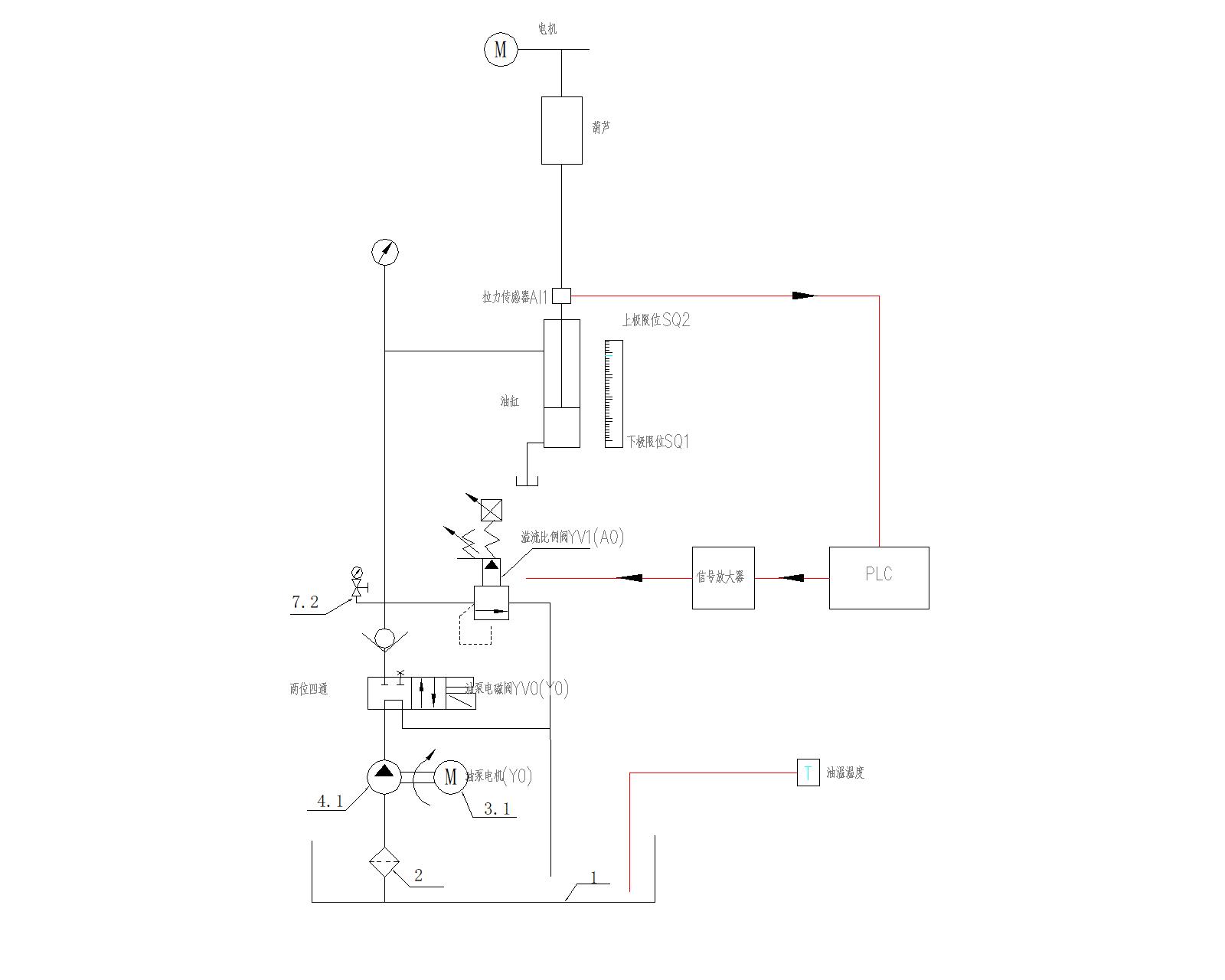

詳細過程，通過PLC的模擬量模塊輸出電壓信號控制溢流閥放大板，在通過放大板控制溢流閥，控制管道內壓力，使油缸上下的拉升重量恒定，該重量可修改設定（根據葫蘆的負荷）。工作時間30S。上到位然后在下到位，結束。請問該控制用PID還是什么控制溢流閥使重量恒定在謀一值，如2T  5T  10T等

看描述樓主這是要做一套電葫蘆的模擬荷載并且可連續改變荷載的值?

是的，根據葫蘆的負載級別，來設定重量來檢測葫蘆，讓葫蘆勻速上升在下降，要保持這個重量值平衡

上述的結構應當是沒有問題的,可以用P,PI,PID都可以.液壓缸是伺服的還是普通的?
依我的認知,僅就電葫蘆荷載測試而言,對模擬荷載的精度應當沒有很高的要求,如果是這樣,用普通的變頻電機也可以完成相同的功能,當然不確定你是否要特殊要求.

在別的行業見過做大重量負載加載測試的設備,做的很巧妙的,本質上是一堆秤砣用銷子銷上以后掛在待測產品下面.
平時秤砣都放在載臺上堆疊起來,和做實驗用的鉤碼是一樣的,鉤碼從下往上頂?shù)轿灰院笳麄�(gè)都是松開的
測試的時候用伺服推動一個上下運動的載臺,每向下運動一段距離就會讓一個一個秤砣掛到負載上,通過控制載臺的行程就可以非常精確的控制掛幾個秤砣到負載上,因?yàn)槌禹仁撬赖拇箬F塊,整套裝置的可重復性非常,非常,非常好

這套裝置唯一的缺陷就是,設備不貴,秤砣太貴了(金屬價格論斤稱的)

順便,50T以內的加載測試,完全可以用電缸干,直接上閉環控制,簡單又準確.液壓系統太麻煩了.
