屏選用DOP-107EV，帶網口通訊，應該怎么和西門子S7-200 smart PLC聯機，觸摸屏軟件上應該怎么設置參數，求指教

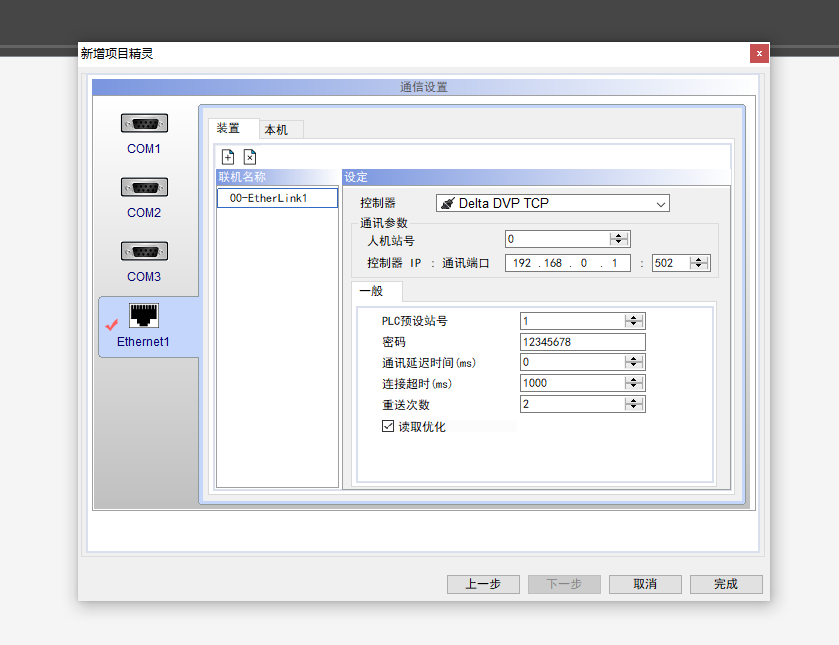

這里面的參數如何設置呢

臺達DOP-107EV觸摸屏支持RS323,RS422,RS485，還有網口，這幾種通迅方式都支持，在觸摸屏通迅設置中選擇需要與其通迅的PLC類型及通迅方式后，參數會自動進行默認配置，除非想改成其它的通迅參數，只要觸摸屏和PLC兩邊的通迅參數一至都是可以的，其實更重要的是外部的通迅線的的接線，臺達的觸摸屏DOP-107BV串口有兩個，每個串口基本上都支持這幾種串口通迅，但T形插頭焊線是不一樣的，這個說明書上都有具體的描述，然后找到這個PLC使用的串口通迅方式的焊線，這樣基本上差不多了，，，如果使用網口應該就更簡單了，直接設置一下通迅方式和IP地址和端口號就可以了。



nnnslb

引用

引用第4樓dodovsyou于2023-08-13 09:53發表的  :
請問下PLC端的IP地址應該如何設置？謝謝！

你這樣的，別搞PLC了。

樓上哥們懟得好，估計他是第一次接觸帶網口的PLC

這個我還真沒有用過，臺達觸摸屏和smart通信，只用過昆侖觸摸屏和smart通信。現在搞好了沒有。

看手冊 對著實物測試一下。若是實在搞不清楚還是先接線吧，或者搞個別的行業

貼得出來，還重新編程干嗎呢

引用

引用第5樓宿遷電工于2023-08-13 10:49發表的  :

你這樣的，別搞PLC了。

不懂就問，對于工程師來講，是不好的行為。

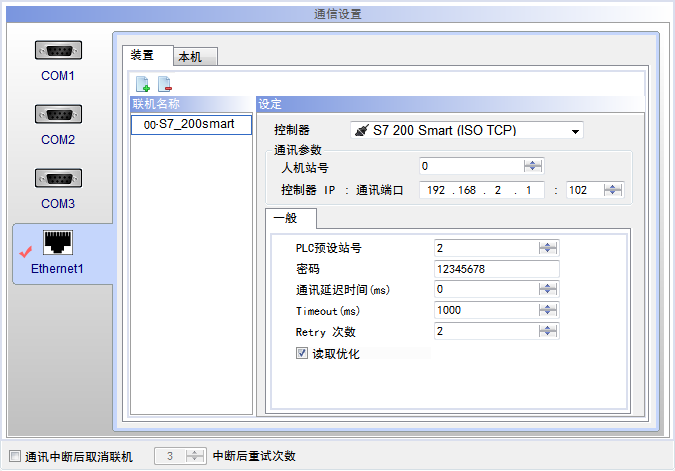

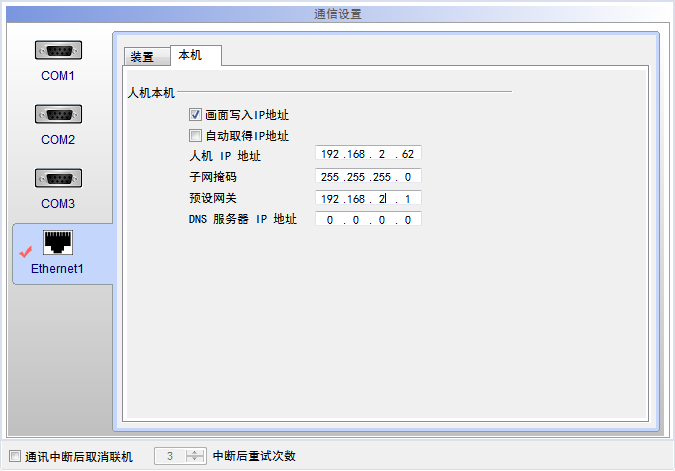

3樓屏設置里控制器IP從192.168.2.1改為192.168.2.11,因2.1可能被路由占用

PLC的IP設置:
主要-->雙擊CPU或打開系統塊-->勾選"IP地址數據固定為..."并填寫192.168.2.11, 子網掩碼255.255.255.0,網關可不設

屏和PLC用網線連接,常規接法一一對應即可,1,2對1,2, 3,6對3,6,
因PLC網絡僅支持百兆, 其余4線可以不用
