大神們，我伺服走的脈沖，光柵尺是ABZ相，現在伺服一開使能光柵尺讀數就不準確，接地都接了，屏蔽線都用了，還有別的解決辦法嗎？

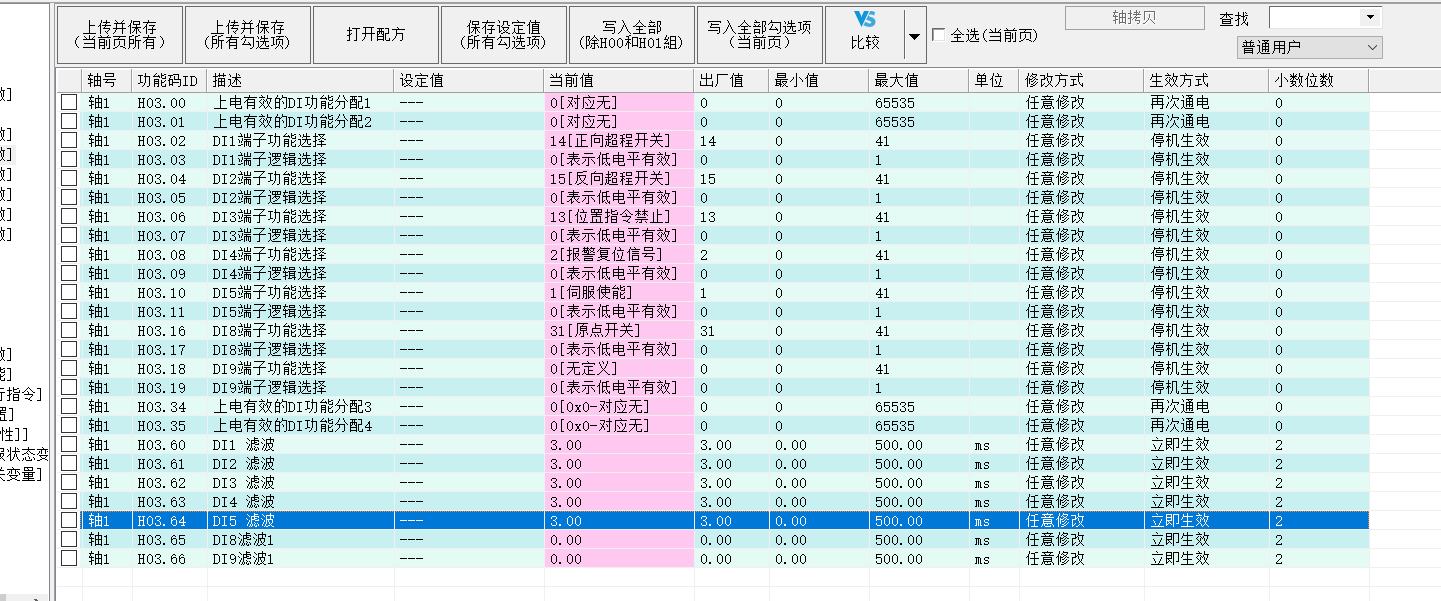

另外，這個DI5濾波改了會對伺服系統有影響嗎，

直流電源分開用兩個或多個

光柵尺單獨隔離電源試一下

光柵尺是否使用隔離線和伺服是否使用隔離線

屏蔽線分開走 不能和動力線一起

查到了是伺服CN1線的干擾，準備用磁環來抑制，除了這個方法有沒有其他辦法了

伺服馬達開關電源。單獨整一個。
光柵尺用隔離電源。
磁環，怎么說。環境不好的話。裝也沒什么用。
如果用示波器測到有干擾源。對干擾源做文章還好一點。
我見過比較奇葩的上銀直線電機被雜波干擾。伺服使能開了。脈沖線走線，在線槽里被干擾。端子臺接頭那里也有干擾。有脈沖。馬達自己跑。直接監控控制器的脈沖能看到。往一個方向跑。

引用

引用樓主zzzzyy123于2024-01-25 20:26發表的 光柵尺和伺服產生干擾，如何消除 :
大神們，我伺服走的脈沖，光柵尺是ABZ相，現在伺服一開使能光柵尺讀數就不準確，接地都接了，屏蔽線都用了，還有別的解決辦法嗎？
另外，這個DI5濾波改了會對伺服系統有影響嗎，

是不是交流接觸器或繼電器與伺服放大器同在一個電箱內？
