PROGRAM MaterialHandlingSystem
VAR
    MaterialBoxes : ARRAY[0..2] OF BOOL; // 假設有3個料盒，每個料盒有一個布爾變量表示其狀態（亮/不亮）
    CurrentMode : INT; // 當前模式（0=停止，1=工作模式，2=Teach模式）
    WorkingSequence : ARRAY[0..2] OF INT; // 工作模式下的順序（1, 2, 3）
    TeachSequence : ARRAY[0..9] OF INT; // Teach模式下的自定義順序，假設最多10個位置
    TeachIndex : INT; // Teach模式下的當前索引
    CycleCounter : INT; // 工作模式下的循環計數器
    ErrorOccurred : BOOL; // 是否發生錯誤
    ResetButtonPressed : BOOL; // 復位按鈕是否被按下
END_VAR

// 初始化程序
IF CurrentMode = 0 THEN // 如果系統處于停止狀態
    ErrorOccurred := FALSE; // 清除錯誤標志
    CycleCounter := 0; // 清除循環計數器
    TeachIndex := 0; // 清除Teach模式下的索引
    // 初始化WorkingSequence和TeachSequence（這里省略，根據實際需要設置）
END_IF;

// 檢查復位按鈕
IF ResetButtonPressed THEN
    CurrentMode := 0; // 回到停止狀態
    ErrorOccurred := FALSE; // 清除錯誤
    CycleCounter := 0; // 清除循環計數器
    TeachIndex := 0; // 清除Teach模式下的索引
    // 可以添加更多復位相關的邏輯
    ResetButtonPressed := FALSE; // 復位按鈕狀態復位
END_IF;

// 工作模式邏輯
IF CurrentMode = 1 THEN
    // 檢查當前料盒是否應該亮起
    IF MaterialBoxes.WorkingSequence[CycleCounter] THEN
        // 取料操作...
        CycleCounter := CycleCounter + 1; // 增加循環計數器
    ELSIF ErrorOccurred = FALSE THEN
        // 如果順序錯誤且之前未報錯，則報警
        ErrorOccurred := TRUE; // 設置錯誤標志
        // 報警操作...
    END_IF;

    // 如果錯誤發生且當前料盒未亮起，則等待直到料盒亮起或復位
    IF ErrorOccurred AND NOT MaterialBoxes.WorkingSequence[CycleCounter ] THEN
        // 等待邏輯...
    END_IF;
END_IF;

// Teach模式邏輯
IF CurrentMode = 2 THEN
    // 根據TeachSequence和TeachIndex來檢查料盒狀態并執行取料操作
    // 這里需要額外的邏輯來接收用戶輸入并更新TeachSequence
    // 省略Teach模式下的詳細邏輯
END_IF;

// 其他邏輯，更新指示燈狀態
END_PROGRAM

引用

引用樓主dgl4245123于2024-04-09 15:34發表的 取料防錯系統。不要噴我，一般人搞不定�。。� :
不要噴我，大部分人都搞不定�。�！

在前輩在基礎上改了一下，是不是你想要的

大神好

引用

引用第36樓沖出槍林彈雨于2024-04-10 20:46發表的  :
PROGRAM MaterialHandlingSystem
VAR
    MaterialBoxes : ARRAY[0..2] OF BOOL; // 假設有3個料盒，每個料盒有一個布爾變量表示其狀態（亮/不亮）
    CurrentMode : INT; // 當前模式（0=停止，1=工作模式，2=Teach模式）
    WorkingSequence : ARRAY[0..2] OF INT; // 工作模式下的順序（1, 2, 3）
.......

回頭我上個work3試試

引用

引用第37樓wyfeng1018于2024-04-11 11:02發表的  :


在前輩在基礎上改了一下，是不是你想要的

沒有看太懂，感覺很簡單,是我理解能力差嗎.沒有理解你要表達的意思嗎

Teach模式，先進行示教定義順序，記錄定義的順序，每次按這個順序執行不就可以了嗎。

就這么回事

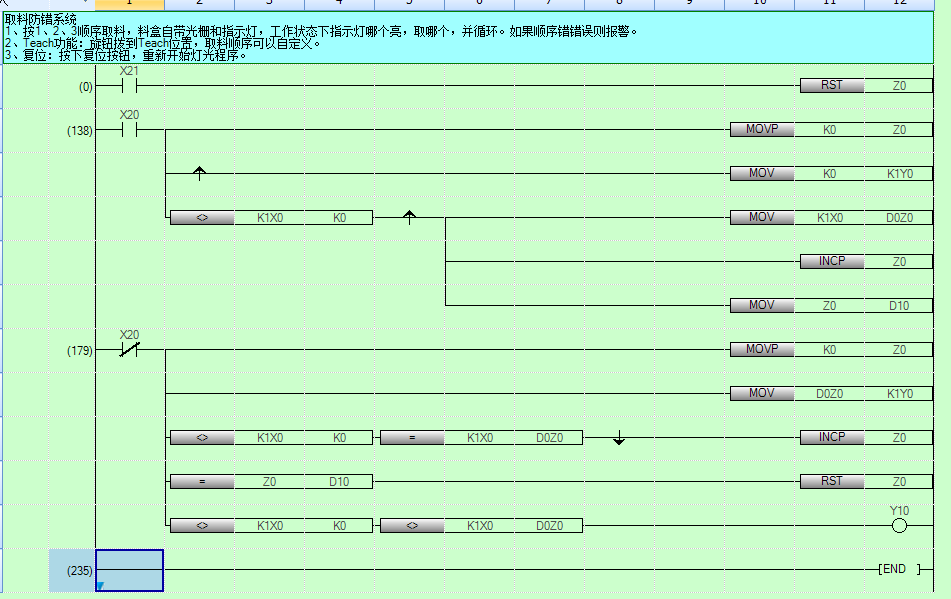

這個用步進來做不是很簡單嗎，在示教模式下記錄位地址的動作順序，然后在工作模式下根據記錄下來的位地址動作順序來直接循環步進

主要是teach模式下的情況很多，并且擋位在哪個工作模式下，就teach哪一通道。比如1233  1232順序
工作模式可以用二進制撥碼開關來調節0-9就是10 種，甚至更多

題目都有問題，沒寫明白，讓人怎么做？

用觸摸屏，讓用戶自定義取料順序，這樣是不是更好

你好，哪里不清楚？！

引用

引用第44樓烏嘍牛于2024-04-23 07:48發表的  :
題目都有問題，沒寫明白，讓人怎么做？

操作數組下標或變址寄存器嗎？Teach模式下定義數組下標內的數組值
