M0        :=(D0=1 AND NOT X5 AND X7 AND X8) OR D2=1 OR D5=1 OR D12 =1;
IF M0= TRUE AND LDP(TRUE,M1) THEN
    D100        :=D100+1;
END_IF;
IF M0= TRUE AND LDP(TRUE,M2) THEN
    D101        :=D101+1;
END_IF;
IF M0= TRUE AND LDP(TRUE,M3) THEN
    D102        :=D102+1;
END_IF;
IF M0= TRUE AND LDP(TRUE,M4) THEN
    D103        :=D103+1;
END_IF;
IF M0= TRUE AND LDP(TRUE,M5) THEN
    D104        :=D104+1;
END_IF;
IF M0= TRUE AND LDP(TRUE,M6) THEN
    D105        :=D105+1;
END_IF;
IF M0= TRUE AND LDP(TRUE,M7) THEN
    D106        :=D106+1;
END_IF;


其實我看出來你想說什么了，是我的會我會用標簽的布爾數組，要加的數據也是數組;
用FOR去寫就好了。我覺得你一定會用變址，因?yàn)槟愕乃枷胍呀?jīng)被束縛了

引用

引用第12樓qq240559043于2024-08-09 22:20發表的  :
M0        :=(D0=1 AND NOT X5 AND X7 AND X8) OR D2=1 OR D5=1 OR D12 =1;
IF M0= TRUE AND LDP(TRUE,M1) THEN
    D100        :=D100+1;
END_IF;
IF M0= TRUE AND LDP(TRUE,M2) THEN
.......

拜托，你以為我給出的代碼是真實場景呀，能用一個If的情況下我為什么要寫那么多IF，而且你以為真實情況下是M4,M5,M6,M7情況下可以用For循環？
我的設想是用一個If帶后面所有上升沿，和梯形圖一樣，懂?我覺得你才是思想被束縛的人，能用IF盡量用IF

引用

引用第2樓ayusecret于2024-08-02 08:21發表的  :
[attachments=301886]
沒人討論，我來給出我的測試結果，D0，D1的不同結果讓我對ST的上升沿和下降沿的使用保持謹慎，畢竟這已經是我第二次在ST邊沿指令時發現的問題了，第一次引貼:http://www.ncfca.cn/read-gktid-1728792.html

我咋記得說明書上提到過，ST文本中慎用脈沖信號，不保證準確性

引用

引用第14樓暴躁小白兔于2024-08-12 10:58發表的  :


我咋記得說明書上提到過，ST文本中慎用脈沖信號，不保證準確性

跟ST沒關系,跟怎么寫有關系

引用

引用第15樓17625606414于2024-08-12 16:43發表的  :

跟ST沒關系,跟怎么寫有關系

可能我對ST用法理解不到位，但你能幫忙分析下以下結果么，為啥M1 On，D0+1，M2,M3常On且不受指令影響可以強制On/Off.
這個寫法對應的梯形圖究竟是長啥樣的能幫忙寫下嗎

引用

引用第11樓ayusecret于2024-08-09 18:24發表的  :

第一次被人說是新手，那我請教一下你，圖中類型梯形圖邏輯用ST如何體現,或者用你那強大的Codesys要如何寫，能有如此底氣的可能也就是CodeSys沒類似問題而已，有的話估計也就不會這么說了
[attachment=302117]

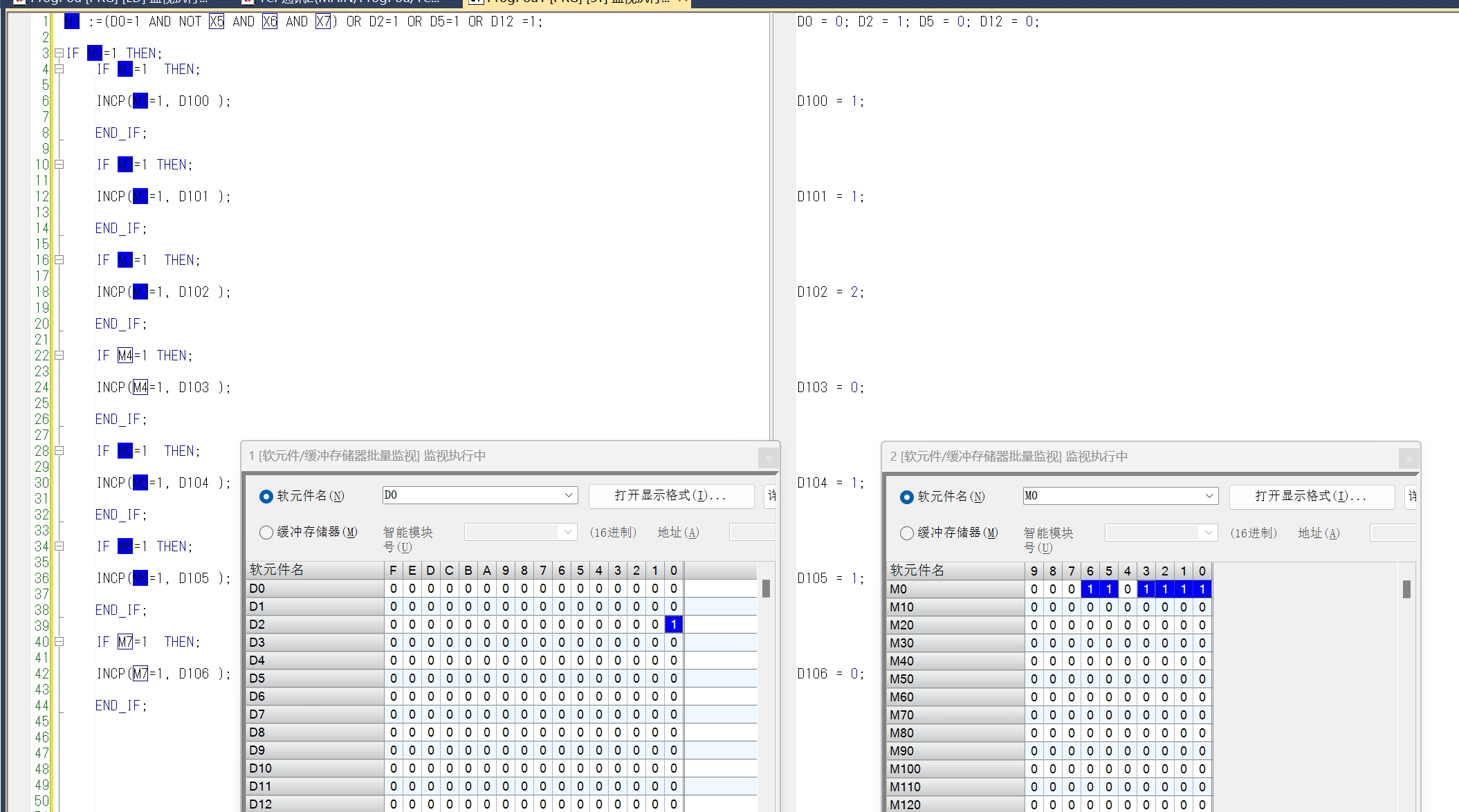

剛剛測試了一下  可以這樣子寫呀

引用

引用第17樓烽火御龍?zhí)煊?024-08-13 09:45發表的  :



剛剛測試了一下  可以這樣子寫呀

不行，有問題，你把IF M0 THEN改成IF SM412 THEN，就知道你的值一直在加,和梯形圖的執行效果不一樣

可以用個布爾數組

引用

引用第17樓烽火御龍?zhí)煊?024-08-13 09:45發表的  :



剛剛測試了一下  可以這樣子寫呀

我就喜歡 這樣的貼子

通用寫法

IF ib_IN  and vb_b=FALSE THEN

上升沿執行語句;

END_IF;

vb_b:=ib_IN;


以上就是取ib_IN的上升沿。

下降沿類似，理論上支持ST的PLC都可以通用。

引用

引用第21樓bnnyygy于2024-08-14 15:45發表的  :
通用寫法

IF ib_IN  and vb_b=FALSE THEN

上升沿執行語句;
.......

很遺憾，還是有問題。可以自己驗證下，D0還是會自增
代碼1:
M0:=TRUE;
ib_IN:=SM412;
IF ib_IN  AND vb_b=FALSE THEN
    IF LDP(SM400,M0) THEN
        INC(SM400,D0);
    END_IF;
END_IF;
vb_b:=ib_IN;
代碼2:
M0:=TRUE;
ib_IN:=SM412;
IF ib_IN  AND vb_b=FALSE THEN
    INC(LDP(SM400,M0),D0);
END_IF;
vb_b:=ib_IN;

引用

引用第22樓ayusecret于2024-08-14 16:20發表的  :

很遺憾，還是有問題。可以自己驗證下，D0還是會自增
代碼1:
M0:=TRUE;
ib_IN:=SM412;
.......

奧，不好意思，仔細看了一下，你是想在IF里面用 上升沿指令  LDP？



考慮通用性，一般我都用我那個通用寫法，不會用PLC自帶的 上升沿指令之類的。

只要支持ST，歐姆龍,西門子，匯川我用著目前好像沒發現什么問題，三菱感覺ST比較羸弱，所以很少使用，一般都是小工程用用FX系。

麻煩的程序邏輯還是建議用梯形圖，ST還是偏向數據處理計算。
