為什么不能這樣表達呢？如D0.0Z0

轉換一下，mov D0Z0 D100，然后操作D100.0不就可以了嗎？

你最終的目的不就是想使用或者處理D區的位嗎？用數組不就好了？
像這樣子。

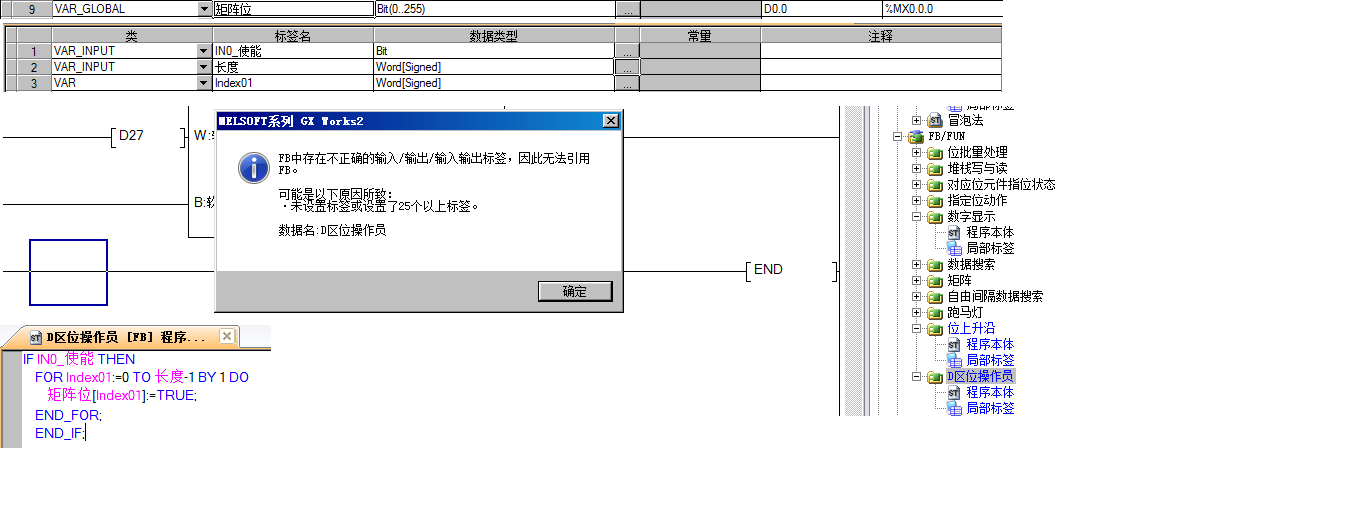

如圖：這種情況梯形調用不這個功能塊，編譯通了，但沒辦調用。

引用

引用第3樓worker02于2024-09-26 09:38發表的  :
如圖：這種情況梯形調用不這個功能塊，編譯通了，但沒辦調用。

簡單梯形圖不能使用數組接口，要用結構化梯形圖，才能連接FB的數組接口

數組無法作為輸入值在FB內處理，QCPU FB的局限性

試了下輸入輸出都不可以用數組。

我看你的GX錯誤彈窗內容不全啊，是不是版本過低啊，日版的會有錯誤細節提示。

謝謝！可以了。另外想問一下數組長度是否可以❌預先設置，而是在調用時臨時設置。

引用

引用第6樓worker02于2024-09-26 11:56發表的  :
謝謝！可以了。另外想問一下數組長度是否可以❌預先設置，而是在調用時臨時設置。

數組長度不可以臨時設置。

另外請教一下你是怎么做到的？我反復嘗試，D0.0設置數組時可以用做起始位，但是在編譯時 提示無法動態訪問具有位名稱的數組的起始軟元件。

簡單梯形圖不可以，要在結構化梯形下就可以了。局布數組長度與全局符號實參數組要一樣長度。三菱的ST跟西門子SCL確實挺像的。不過它們還是有區別的，西門子的起始字或位都是不要在全局符號表預設置，而是可以在調用功能塊引腳隨時設定或更改。剛學ST摸不著頭在簡單梯形圖用變址Z來變址感覺上怪怪。因?yàn)樗鼘偃�局不是局布變量，這樣就可沒通用性了。

三菱的ST不支持接口可變數組，閹割版的ST，并不完全支持IEC61131-3，沒辦法，而且三菱的 FC不能做遞歸

這樣很浪費資料，少了又怕不夠用，多了又浪費。

  可以指定成 16位或者32位的就行
